3/2-Wege Magnetventil, G 1/2″, Federrückstellung (NO), 12 V=, mechanische Feder

Werkstoffe:

Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid

Temperaturbereich:

-5°C bis +60°C

Betriebsdruck:

1,5 – 8 bar

Medien:

geölte und ungeölte, gefilterte Druckluft

Schaltzeit (bei 5 bar):

<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)

Steuerspannungen:

Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen

Spannungstoleranz:

? 10 %

Schutzart:

IP 65

Lebensdauer:

min. 40 Mio. Schaltspiele

Leistungsaufnahme:

Gleichstrom: 3 W, Wechselstrom: 4 VA

Magnetspule:

T1 (Steckergröße 1)

Information:

Spule und Stecker liegen lose bei.

*mechanische Feder

Weitere Eigenschaften:

Steuerspannung	12 V=
Funktion	Federrückstellung (NO)*
Gewinde	G 1/2″
Durchfluss (L/min)	2.250
Symbol	z_3_2_wege_no_elektrisch_luftfeder_0_47_47.eps

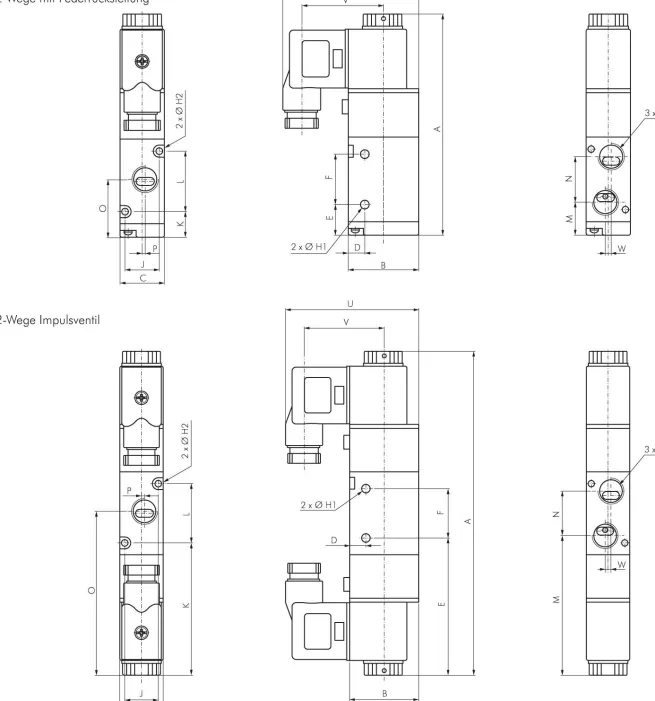

A (mm)	144,7
B (mm)	50
C (mm)	34
D (mm)	13,5
E (mm)	21,0
F (mm)	48
G1	G 1/2″
H1 (mm)	5,3
H2 (mm)	4,3
J (mm)	27
K (mm)	24,8
L (mm)	40,5
M (mm)	29,3
N (mm)	31,5
O (mm)	45,0
P (mm)	-2
U (mm)	75
V (mm)	40,5
W (mm)	0
Gewicht	500 g / Stk.
