3-Wege Kugelhahn, Edelstahl, L-Bohrung, G 1-1/2″, 0 bis 63bar

Werkstoffe:

Gehäuse: 1.4408 (> G 2″: 1.4307), Kugel: 1.4408 (> G 2″: 1.4307), Dichtung: PTFE, Griff: 1.4301

Temperaturbereich:

-20°C bis max. +200°C (> G 2″: -20°C bis max. +160°C)

Schaltstellung:

Kann durch Versetzen des Handgriffes gemäß Tabelle auf Seite 454 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1 (> G 2″: T2).

Eigenschaften:

Druckeinlass von allen drei Seiten möglich

Einsatzbereich:

Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien

Optional:

Zeugnis 3.1

Vorteile:

•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden – bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4″ – G 2″: VHS 40)

*nicht verschließbar, Oberfläche poliert, kein Montageflansch ISO 5211

Weitere Eigenschaften:

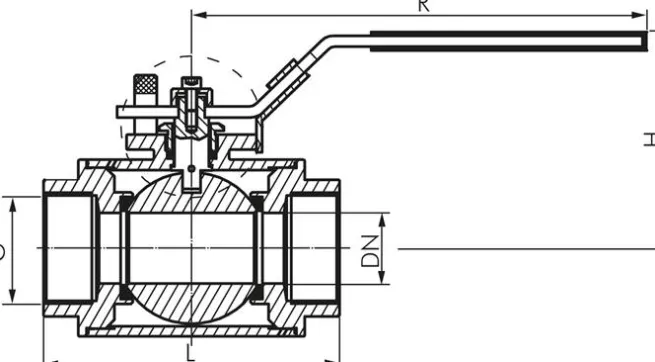

Ausführung	3-Wege Kugelhahn
Kugelbohrung	L-Bohrung
G	G 1-1/2″
DN (mm)	32
L (mm)	131,1
PN (bar)	0 bis 63
H (mm)	105
R (mm)	245
C (mm)	65,6
ISO 5211	F 07
Reparatursätze	KH 3/112 ES REP
Temperaturbereich (°C)	-20 bis +200
Gewicht	4,6 kg / Stk.
