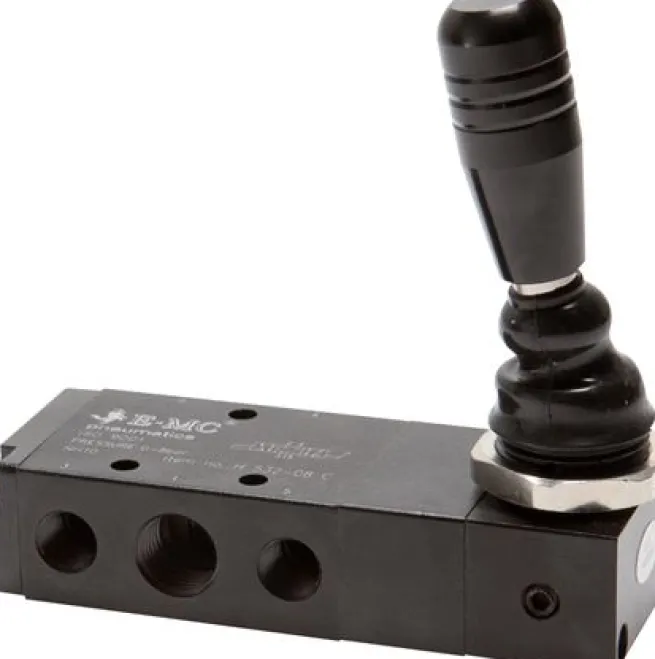

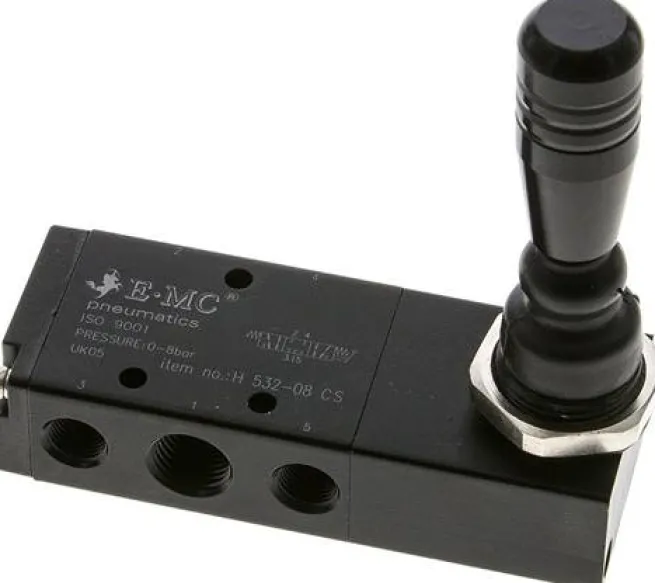

5/3-Wege Handhebelventil, G 1/4″, Mittelstellung geschlossen, Federrückstellung, H 532-08 CS
Original price was: €86.86.€59.25Current price is: €59.25.
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 – 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Mittelstellung geschlossen, Federrückstellung |
| Baureihe | VH20 |
| Gewinde | G 1/4 (Abluft G 1/8) |
| Durchfluss (L/min) | 600 |
| Symbol | z_5_3_wege_mitte_geschlossen_handhebel_feder_0_47_47.eps |

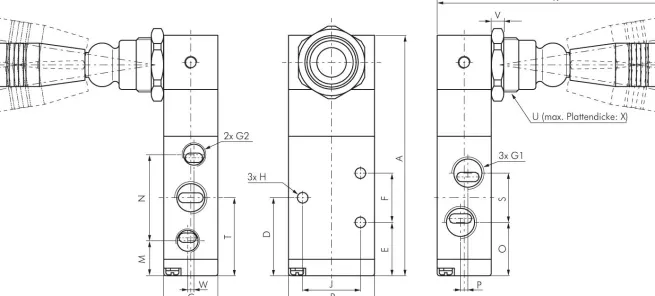

| A (mm) | 97,7 |
| B (mm) | 35 |
| C (mm) | 22 |
| D (mm) | 31,7 |
| E (mm) | 21,7 |
| F (mm) | 20 |
| G1 | G 1/4″ |
| G2 | G 1/8″ |
| H (mm) | 4,3 |
| J (mm) | 24 |
| K (mm) | 95 |
| M (mm) | 14,2 |
| N (mm) | 35 |
| O (mm) | 21,7 |
| P (mm) | 3 |
| S (mm) | 20 |
| T (mm) | 31,7 |
| U | M 22 x 1,5 |
| V (mm) | 5 |
| W (mm) | 0 |
| X (mm) | 5,5 |
| Gewicht | 250 g / Stk. |
Hinweis zu Altölentsorgung
| Ausführung – Norm: | NC |
|---|---|
| Material: | Aluminium |
| Anschluss: | 1/4″ |
| Schaltfunktion: | 5/3-Weg |
| Ventilbetätigung: | Handhebel |
