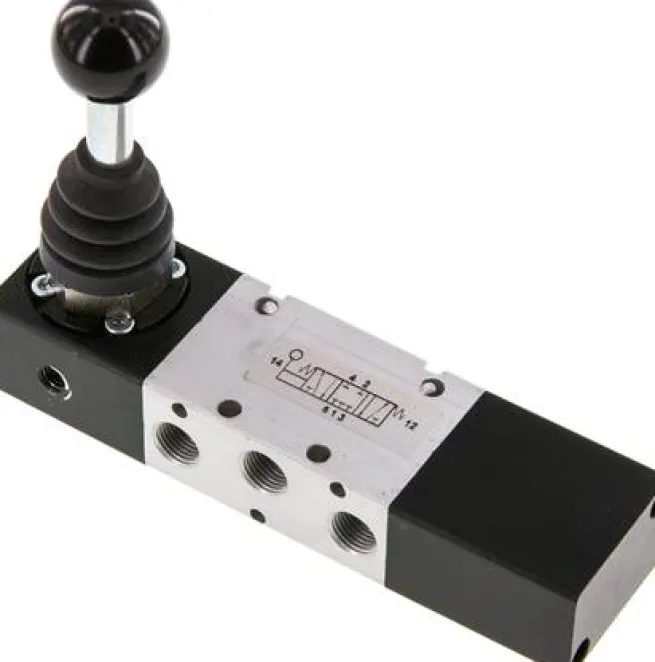

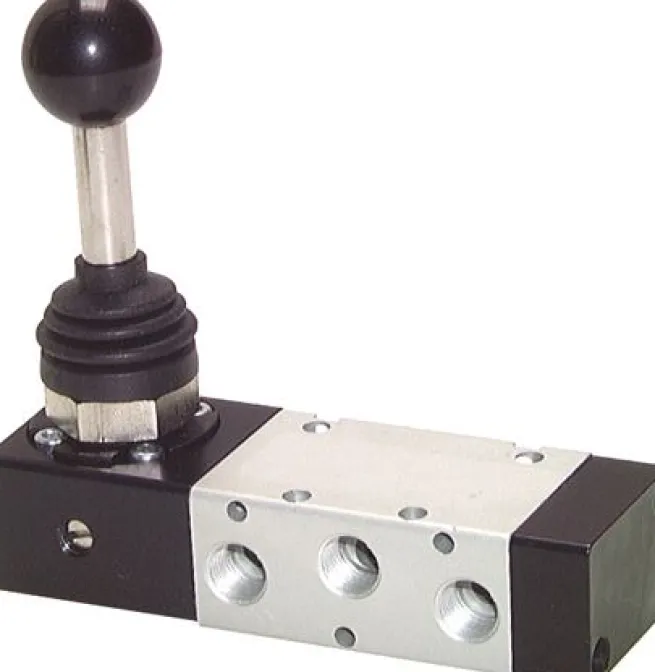

5/3-Wege Handhebelventil, G 1/8″, Mittelstellung geschlossen, Federrückstellung, -0,95 bis 10 bar
€79.89
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-15°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Mittelstellung geschlossen, Federrückstellung |
| Gewinde | G 1/8″ |
| Nennweite (mm) | 5,0 |
| Durchfluss (L/min) | 550 |

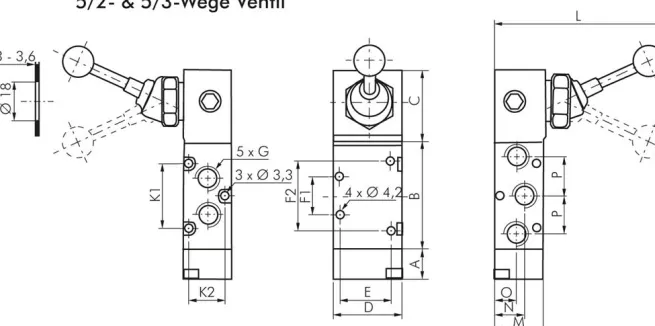

| A (mm) | 36 |
| B (mm) | 49,5 |
| C (mm) | 34,0 |
| D (mm) | 32 |
| E (mm) | 23,3 |
| F1 (mm) | 18 |
| F2 (mm) | 34 |
| G | G 1/8″ |
| H (mm) | 5,5 |
| K1 (mm) | 32 |
| K2 (mm) | 17,2 |
| L (mm) | 86,5 |
| M (mm) | 22 |
| N (mm) | 14,0 |
| O (mm) | 10,0 |
| P (mm) | 18 |
| Symbol (mm) | z_xmv1310_geschl.eps |
| Gewicht | 260 g / Stk. |
Hinweis zu Altölentsorgung
| Ausführung – Norm: | NC |
|---|---|
| Material: | Aluminium |
| Anschluss: | 1/8″ |
| Schaltfunktion: | 5/2-Weg |
| Ventilbetätigung: | Handhebel |
