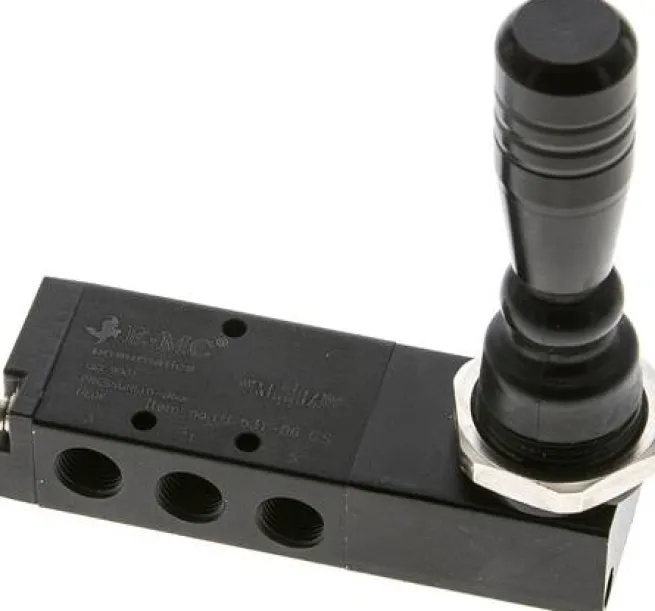

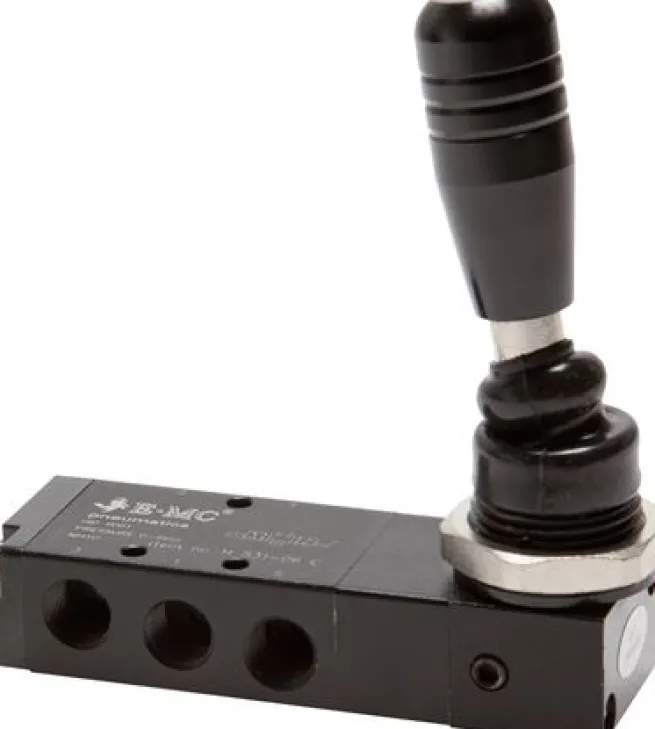

5/3-Wege Handhebelventil, G 1/8″, Mittelstellung geschlossen, Federrückstellung

€57.61

SKU: SKUHMHW6mP6 Categories: Druckluftzubehör, Ventile & Absperrorgane Tag: DF Zubehör Brand: DF Zubehör

Description
Reviews (0)

Werkstoffe:

Körper und Schieber: Aluminium, Dichtungen: NBR

Temperaturbereich:

-5°C bis +60°C

Betriebsdruck:

0 – 8 bar

Medien:

geölte und ungeölte, gefilterte Druckluft

Druckeingang:

an jedem Anschluss möglich

Weitere Eigenschaften:

Funktion	Mittelstellung geschlossen, Federrückstellung
Baureihe	VH10
Gewinde	G 1/8″
Durchfluss (L/min)	450
Symbol	z_5_3_wege_mitte_geschlossen_handhebel_feder_0_47_47.eps

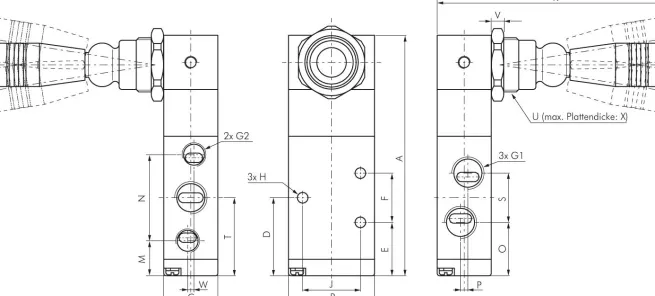

A (mm)	84,7
B (mm)	27
C (mm)	18
D (mm)	28,2
E (mm)	21,2
F (mm)	14
G1	G 1/8″
G2	G 1/8″
H (mm)	3,3
J (mm)	19
K (mm)	93
M (mm)	14,2
N (mm)	28
O (mm)	20,2
P (mm)	3
S (mm)	16
T (mm)	28,2
U	M 22 x 1,5
V (mm)	5
W (mm)	2
X (mm)	4,0
Gewicht	185 g / Stk.

Hinweis zu Altölentsorgung

Ausführung – Norm:	NC
Material:	Aluminium
Anschluss:	1/8″
Schaltfunktion:	5/3-Weg
Ventilbetätigung:	Handhebel
