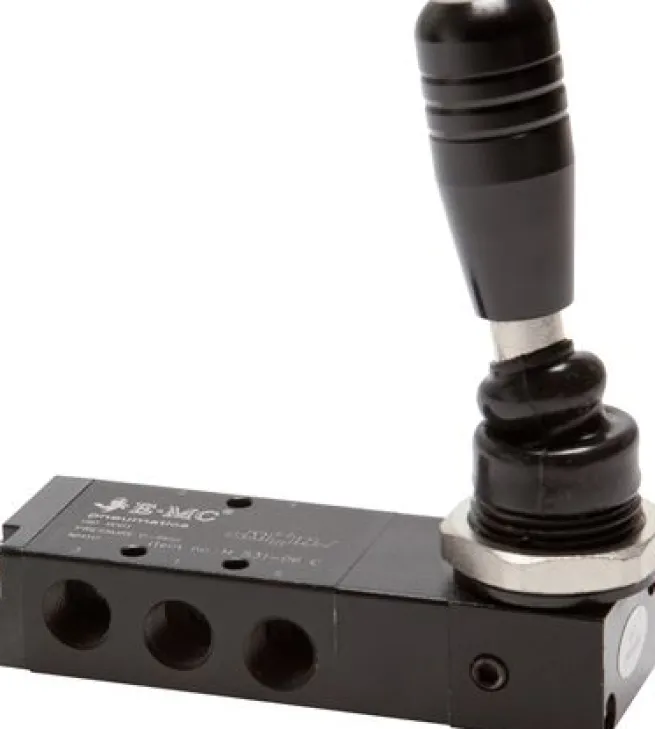

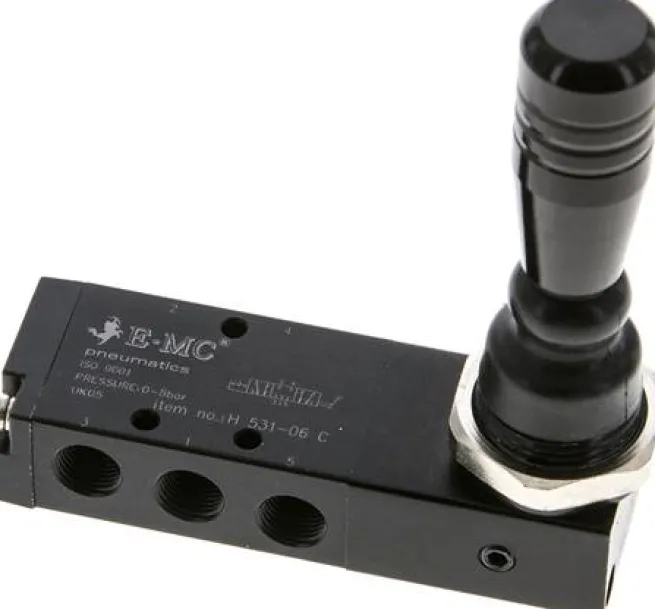

5/3-Wege Handhebelventil, G 1/8″, Mittelstellung geschlossen, Raste
€55.89
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 – 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Mittelstellung geschlossen, Raste |
| Baureihe | VH10 |
| Gewinde | G 1/8″ |
| Durchfluss (L/min) | 450 |
| Symbol | z_5_3_wege_mitte_geschlossen_handhebel_raste_0_47_47.eps |

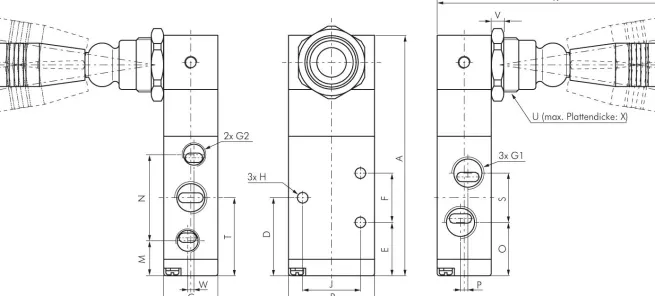

| A (mm) | 84,7 |
| B (mm) | 27 |
| C (mm) | 18 |
| D (mm) | 28,2 |
| E (mm) | 21,2 |
| F (mm) | 14 |
| G1 | G 1/8″ |
| G2 | G 1/8″ |
| H (mm) | 3,3 |
| J (mm) | 19 |
| K (mm) | 93 |
| M (mm) | 14,2 |
| N (mm) | 28 |
| O (mm) | 20,2 |
| P (mm) | 3 |
| S (mm) | 16 |
| T (mm) | 28,2 |
| U | M 22 x 1,5 |
| V (mm) | 5 |
| W (mm) | 2 |
| X (mm) | 4,0 |
| Gewicht | 190 g / Stk. |
Hinweis zu Altölentsorgung
| Ausführung – Norm: | NC |
|---|---|
| Material: | Aluminium |
| Anschluss: | 1/8″ |
| Schaltfunktion: | 5/3-Weg |
| Ventilbetätigung: | Handhebel |
