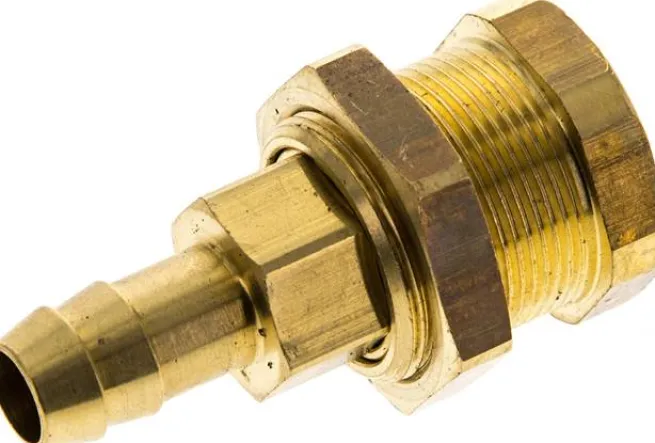

Abreiß-Schnellkupplung (NW5) 9 (3/8″)mm Schlauch, Messing

Werkstoffe:

Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:

-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:

-0,95 bis 35 bar

Durchfluss*:

510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)

*6 bar Eingangsdruck, 0,5 bar Druckdifferenz

Hinweis:

Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

Kompatibel zu**:

Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.

Anwendung:

z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker – Schlauch ziehen, die Kupplung löst selbständig.

Einbau:

Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.

Optional:

Verwendbar für Stecker beidseitig absperrend -BA

Weitere Eigenschaften:

Werkstoff	Messing
Schlauch Ø innen (mm)	9 (3/8)
Verwendbar für Stecker beidseitig absperrend	nein
Ausführung	Standard
Abreißkraft bei 0 / 6 bar (N)	30 / 35

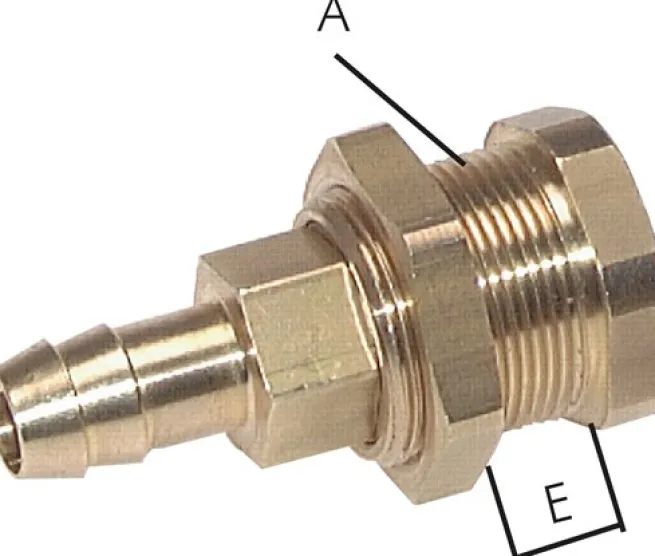

A	M 20×1
Emax (mm)	12
Temperaturbereich (°C)	-20 bis +100
Gewicht	60 g / Stk.
