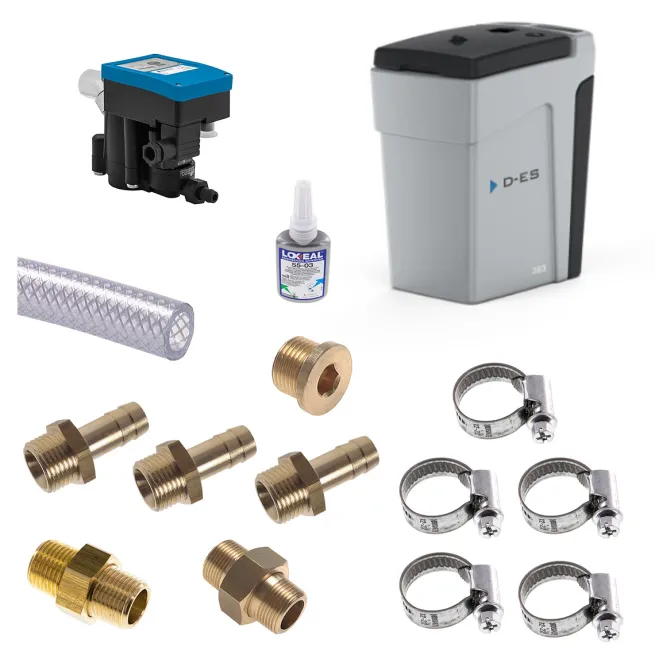

AKTION DF-Kondensat Aufbereitungs-Package Kondensatableiter und Öl-Wasser-Separator bis 3,00 m³/min Kompressorleistung

Set bestehend aus:

1x Schneider Kondensatableiter Ecomat CDE 10
1x Anschlusskabel zu Kondensatableiter
1x Doppelnippel trennbar R 1/2″ – R 1/2″, Messing
1x Doppelnippel trennbar R 1/2″ – R 3/8″, Messing
1x PVC-Gewebeschlauch 10×16,0 mm, transparent, 4 Meter
5x 9 mm Schlauchschelle 12 – 22 mm, Stahl verzinkt (W1)
1x Schneider Öl-Wasser-Trenner D-ES 225
3x Gewindetülle G 1/2″ – 10mm, Messing
1x Schlauchverbindungsrohr 9 (3/8″)mm, Messing
1x Verschlussstopfen Innensechskant G 1/2″, Messing
1x Anaerobe Schraubensicherung, Loxeal 55-03, 10 ml

Beschreibung zu Kondensatableiter Ecomat CDE 10:

Die qualitativ hochwertigen Kondensatableiter der Baureihe CSED, entfernen zuverlässig und effizient Feuchtigkeit aus Ihrem Druckluftsystem. Die sensorgesteuerten elektronischen Kondensatableiter arbeiten verlustfrei und lassen Kondensat nur bei Bedarf ab, ohne dass gleichzeitig Druckluft entweicht.
Kondensat in der Druckluft ist nicht nur schädlich für pneumatische Komoponenten und Werkzeuge, sondern verursacht auch Korrosion in den Rohrleitungen. Mit der Verwendung dieser zuverlässigen Kondensatableiter schützen sie ihre Druckluftinstallation und sparen auch noch Energie.

Produktvorteile CSED 0222C:

• Automatisch gesteuerter Kondensatablass, kein Druckluftverlust
• Potentialfreier Kontakt zum Auslösen eines Alarms bei Störungen
• Prüftaste zum manuellen Ablassen
• Einfache mechanische und elektrische Anschlüsse

Technische Daten CSED 0222C:

Betriebsdruck (bar)	0,2 – 16
Für Kompressorleistung * (m3/h)	378
Für Kompressorleistung * (l/min)	6300
Für Kältetrocknerleistung ** (m3/h)	756
Für Kältetrocknerleistung ** (l/min)	12600
Temperaturbereich (°C)	1 – 60
Elektrischer Anschluss (V / Hz)	230 / 50 AC
Druckluftanschluss oben	1/2″ ig, drehbar
Kondensatablass (mm)	für Schlauch ID 10 bis12mm
L x B x H (mm)	160 x 69 x 107
Gewicht (kg)	0,5

* Druckluftleistung wenn nach Kompressor montiert ohne Vorabscheidung
** passend zu Kältetrocknerleistung mit Vorabscheidung

Beschreibung zu Schneider Öl-Wasser-Trenner D-ES 225

• Umweltgerechte Entsorgung von Kondensat nach dem Wasserhaushaltsgesetz
• Äußerst effizient – automatische Trennung und mehrstufige Reinigung
• Kostengünstige Lösung durch eigene Aufbereitung
• Zweistufige Filterung mit Polypropylen und Aktivkohle
• Hohe Reinheit des aufbereiteten Kondensats mit einem Ölgehalt von nur 10mg/l am Auslass
• Sowohl Öl als auch stabile Emulsionen können getrennt werden
• Wartungsintervall von 4.000 Stunden anschließend wird die komplette Einheit getauscht

Referenzbedingungen:

Relative Luftfeuchtigkeit	60%
Lufeinlasstemperatur	25°C
Betriebsstunden pro Tag	12 Std
Effektiver Betriebsdruck7 bar	(102 psi)

Technische Daten

Typ	für Liefermenge Kompressor (l/min)	Gewicht (kg)	Anschlüsse	Abmessungen (BxTxH)
	Max. Kapazität – Gemäßigtes Klima mit Trockner und Filter	Max. Kapazität – Gemäßigtes Klima ohne Trockner und Filter		Kondensateinlass	Wasserauslass
D-ES 54	900	720	1,2	6 mm (1/4“)	10 mm (3/8“)	250x147x216
D-ES 113	1.860	1.500	1,5	6 mm (1/4“)	10 mm (3/8“)	250x147x216
D-ES 225	3.780	3.000	5,8	2 x ½“i	½“i	390x278x428
D-ES 383	6.360	5.100	7,7	2 x ½“i	½“i	397x286x507
D-ES 765	12.780	10.200	13,1	2 x ¾“i	¾“i	490x396x576

„Mildes Klima“ bezieht sich auf eine Umgebungstemperatur von 25 °C (77 ºF) bei 60 % relativer Luftfeuchtigkeit

Korrekturfaktoren

Korrekturfaktoren:	% / °C / Std.	50	60	70	80	90	40
Relative Feuchtigkeit	%	50	60	70	80	90
Korrekturfaktor	1,10	1,00	0,85	0,74	0,66
Umgebungstemperatur	°C	15	20	25	30	35	40
Korrekturfaktor	1,33	1,17	1,00	0,76	0,50	0,30
Betriebsstunden pro Tag	Std.	12	14	16	18	20	24
Korrekturfaktor	1	0,86	0,75	0,67	0,60	0,50

Tipp: Druckluftkondensat besteht oft zu 99 % aus Wasser und 1 % aus Öl. Deshalb ist die Kondensataufbereitung durch Öl-Wasser-Trennsysteme immer günstiger als die kostenintensive Entsorgung über Fachfirmen.
