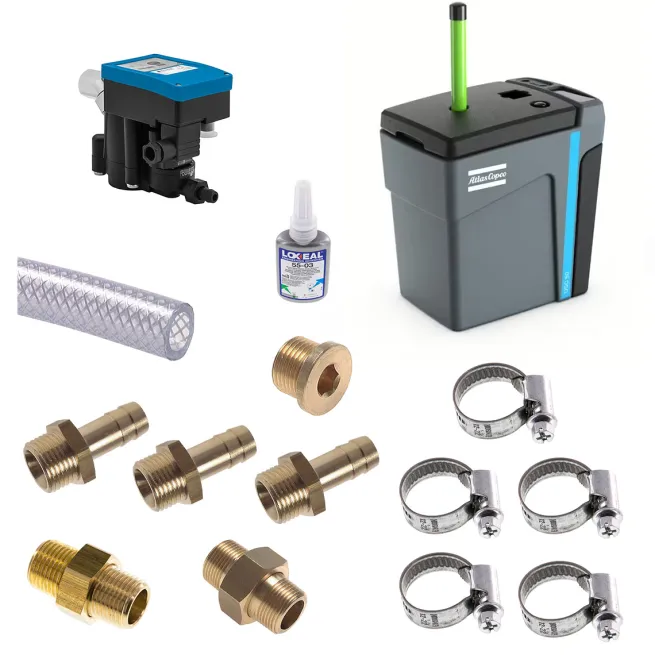

AKTION DF-Kondensat-Set Kondensatableiter und Öl-Wasser-Separator bis 3,0 m³/min Kompressorleistung

Set bestehend aus:

1x Schneider Kondensatableiter Ecomat CDE 10
1x Anschlusskabel zu Kondensatableiter
1x Doppelnippel trennbar R 1/2″ – R 1/2″, Messing
1x Doppelnippel trennbar R 1/2″ – R 3/8″, Messing
1x PVC-Gewebeschlauch 10×16,0 mm, transparent, 4 Meter
5x 9 mm Schlauchschelle 12 – 22 mm, Stahl verzinkt (W1)
1x Atlas Copco Öl-Wasser-Trenner OSC 50 CARB
3x Gewindetülle G 1/2″ – 10mm, Messing
1x Schlauchverbindungsrohr 9 (3/8″)mm, Messing
1x Verschlussstopfen Innensechskant G 1/2″, Messing
1x Anaerobe Schraubensicherung, Loxeal 55-03, 10 ml

Beschreibung zu Kondensatableiter Ecomat CDE 10:

Die qualitativ hochwertigen Kondensatableiter der Baureihe CSED, entfernen zuverlässig und effizient Feuchtigkeit aus Ihrem Druckluftsystem. Die sensorgesteuerten elektronischen Kondensatableiter arbeiten verlustfrei und lassen Kondensat nur bei Bedarf ab, ohne dass gleichzeitig Druckluft entweicht.
Kondensat in der Druckluft ist nicht nur schädlich für pneumatische Komoponenten und Werkzeuge, sondern verursacht auch Korrosion in den Rohrleitungen. Mit der Verwendung dieser zuverlässigen Kondensatableiter schützen sie ihre Druckluftinstallation und sparen auch noch Energie.

Produktvorteile CSED 0222C:

• Automatisch gesteuerter Kondensatablass, kein Druckluftverlust
• Potentialfreier Kontakt zum Auslösen eines Alarms bei Störungen
• Prüftaste zum manuellen Ablassen
• Einfache mechanische und elektrische Anschlüsse

Technische Daten CSED 0222C:

Betriebsdruck (bar)	0,2 – 16
Für Kompressorleistung * (m3/h)	378
Für Kompressorleistung * (l/min)	6300
Für Kältetrocknerleistung ** (m3/h)	756
Für Kältetrocknerleistung ** (l/min)	12600
Temperaturbereich (°C)	1 – 60
Elektrischer Anschluss (V / Hz)	230 / 50 AC
Druckluftanschluss oben	1/2″ ig, drehbar
Kondensatablass (mm)	für Schlauch ID 10 bis12mm
L x B x H (mm)	160 x 69 x 107
Gewicht (kg)	0,5

* Druckluftleistung wenn nach Kompressor montiert ohne Vorabscheidung
** passend zu Kältetrocknerleistung mit Vorabscheidung

Beschreibung zu Atlas Copco Öl-Wasser-Trenner OSC 50 CARB

Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner.

Referenzbedingungen (Mildes Klima – Mitteleuropa)

Relative Luftfeuchtigkeit am Eintritt		60	%
Betriebsdruck		7	Bar
Lufteintrittstemperatur		25	°C
Betriebsstunden pro Tag		12	h
Ölsorten	Roto-Inject Fluid Ndurance, Roto Synthetic Fluid Ultra

Technische Daten

Volumenstrom mit Trocknern und Filtern	max.	50	l/s
	min.	24	l/s
Volumenstrom ohne Trocknern und Filtern	max.	63	l/s
	min.	34	l/s
Restölkonzentration am Auslass	max.	≤10	mg/l

Grenzwerte

Umgebungstemperatur	min.	1	°C
	max.	46	°C
Kondensateintrittstemperatur	min.	1	°C
	max.	60	°C

Abmessungen, Gewichte und Anschlüsse

Länge/Breite/Höhe		390/287/428	mm
Nettogewicht		5,8	kg
Anschlüsse	Kondensatzulauf	2 x 1/2	„
	Wasserablauf	1/2	„
	Testanschluss	1/4	„
