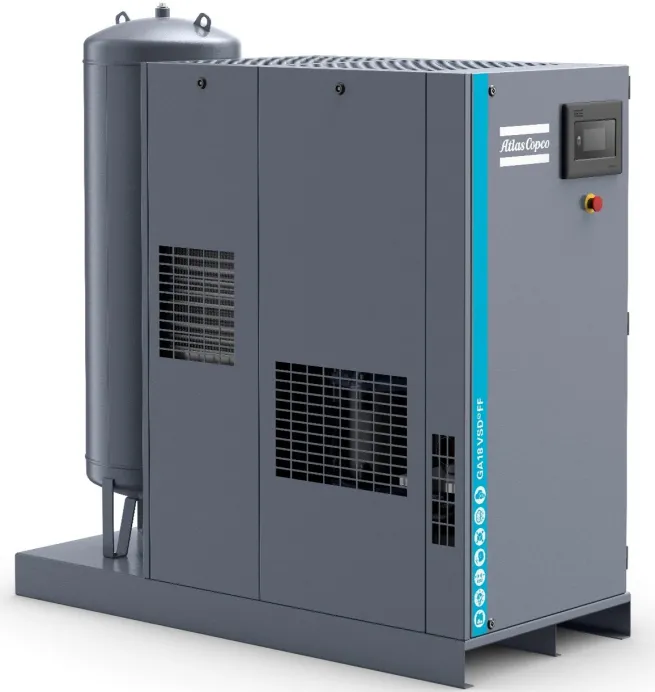

Atlas Copco Schraubenkompressor GA 11 VSDs FF TM MEAC Öl -& Druckluftbehälter & Kältetrockner AD2000

Atlas Copco Schraubenkompressor GA 11 VSDs FF TM MEAC Öl -& Druckluftbehälter & Kältetrockner AD2000

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig
öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem
Synchron–Reluktanzmotor (WorkPlace Luftsystem™) und integriertem Kältetrockner, auf
Grundrahmen mit 200 Liter Behälter (nach AD2000).

Technische Daten

Bezugsbedingungen: Ansaugdruck 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck (ISO 1217-3, Anhang E)

4,0 bar 15,3 – 38,8 l/s = 0,92 – 2,33 m³/min

7,0 bar 13,8 – 38,2 l/s = 0,83 – 2,28 m³/min

10,0 bar 12,5 – 30,2 l/s = 0,75 – 1,81 m³/min

Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck

5,5 bar 3,4 – 13,0 kW

7,0 bar 3,9 – 14,1 kW

9,5 bar 4,8 – 13,3 kW

12,5 bar 6,2 – 13,4 kW

Drehzahlbereich bei Betriebsüberdruck

4,0 bar 1900 – 4600 min^-1

7,0 bar 1900 – 4600 min^-1

10,0 bar 1900 – 3800 min^-1

Grenzwerte:

Betriebsüberdruck 4,0 bis 9,75 bar

Lufteintrittstemperatur 0 bis 46 °C

Daten des Elektromotors

Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H.

Fabrikat: Atlas Copco

Nennleistung 11 kW

Spannung / Frequenz 400 V / 50 Hz

Wirkungsgrad IE5 94,3 %

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 1595 / 700 / 1495 mm

Rohranschlüsse: Druckluftanschluss G 1/2

Kondensat manuell G 1/8

Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Lieferumfang

• Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.
• Drehzahlgeregelter Kompressor mit hocheffizientem Permanentmagnet Motor.
• Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.
• Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.
• Komplett mit Erstölfüllung.
• Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.
• Schallhaube aus Stahlblech mit abnehmbaren Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.
• Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.
• Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V).
• Frequenzumrichter in der Kompressorschallhaube integriert.
• Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.
• Kältetrockner eingebaut
• Smartbox

Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.

Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.
