Atlas Copco Schraubenkompressor GA 37 VSDs Pack – 10 bar

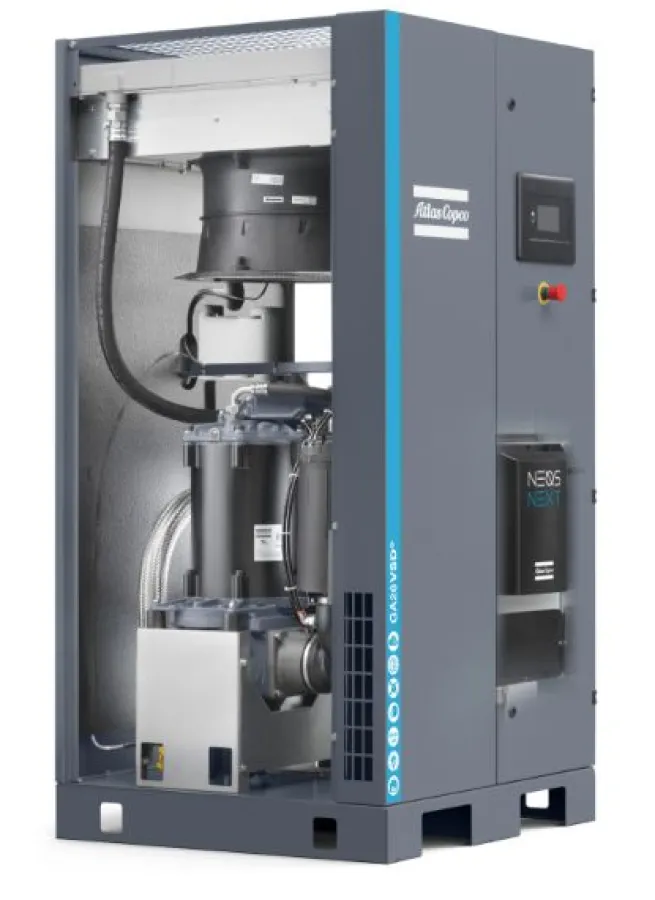

Atlas Copco Schraubenkompressor GA 37 VSDS Pack

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™).

Technische Daten

Bezugsbedingungen: Ansaugdruck 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)

bei Betriebsüberdruck 4,0 bar 15,69 – 130,75 l/s = 0,94 – 7,85 m³/min

7,0 bar 15,67 – 129,35 l/s = 0,94 – 7,76 m³/min

10 bar 15,68 – 110,79 l/s = 0,94 – 6,65 m³/min

Gesamt-Leistungsbedarf der Kompaktanlage

bei Betriebsüberdruck 4,0 bar 4,80 – 41,45 kW

7,0 bar 6,38 – 48,61 kW

10,0 bar 8,15 – 47,93 kW

Drehzahlbereich

bei Betriebsüberdruck 4,0 bar 1000 – 6775 min^-1

7,0 bar 1000 – 6775 min^-1

10,0 bar 1000 – 5853 min^-1

Drucklufttemperatur nach dem Kühler 28 °C

Kühlluftmenge 1,7 m³/s

Ölfüllmenge 21,4 l

Restölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³

Schalldruckpegel

im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 71 dB(A)

Grenzwerte: Betriebsüberdruck 4,0 bis 10,5 bar

Lufteintrittstemperatur 0 bis 46 °C

Daten des Elektromotors

Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.

Fabrikat: Atlas Copco

Nennleistung 37 kW

Spannung / Frequenz 400 V / 50 Hz

Wirkungsgrad IE5 95,6 %

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 854 / 870 / 1725 mm

mit Verpackung: Länge/Breite/Höhe 1008 / 974 / 1980 mm

Gewicht netto 480 kg

mit Verpackung 530 kg

Rohranschlüsse: Druckluftanschluss G 1 1/2

Kondensat manuell G 1 1/2

Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Lieferumfang

• Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.
• Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.
• Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.
• Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.
• Komplett mit Erstölfüllung.
• Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.
• Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.
• Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.
• Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).
• Neos – Frequenzumrichter in der Kompressorschallhaube integriert.
• Drehzahlgeregelter Lüfter.
• Intelligentes thermostatisches Regelventil.
• Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.
• Smartbox

Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.

Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.
