Condor Druckschalter Typ MDR 5/11 K inkl. Entlastungsventil EV 5 103059

Wenn der Druckschalter in Ihrem Kompressor versagt, ist das ärgerlich. Denn die wichtige Steuerzentrale sorgt für das druckabhängige Ein- und Ausschalten Ihres Elektromotors und somit für einen einwandfreien Betrieb. Der Condor MDR 5/11-K ist hier das ideale Ersatzteil, wenn Sie auf einen zuverlässigen Druckschalter in Drehstromausführung Wert legen. Das Besondere bei uns: Sie erhalten den MDR 5/11 mit Entlastungventil EV 5 im Komplettpaket. Schon gewusst? Der Qualitätsherstellers Condor kann quasi als „Erfinder des Druckschalters“ bezeichnet werden und auf eine über 120 Jahre lange Erfolgsgeschichte zurückblicken. Und das merkt man: Die Anschlüsse des Condor Druckschalters MDR 5/11-K sind beispielsweise aus extra massivem Aluminiumdruckguss gefertigt und ermöglichen dem Schalter eine besonders lange Lebensdauer. Überzeugen Sie sich selbst!

Die Vorteile des Condor MDR 5/11 K im Überblick:

• hochwertiges Condor Qualitätsprodukt „Made in Germany“
• effizienter elektro-mechanischer Leistungsdruckschalter mit Ein/Aus Schaltknopf
• Flansch gefertigt aus extra massivem Aluminiumdruckguss
• Entlastungsventil EV 5 im Lieferumfang enthalten
• Druckschalter mit strapazierfähiger Membran aus NBR
• ideal für den Betrieb mit Druckluft / Kompressoren
• individuell einstellbar (im definierten Bereich)

* Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­mechanik nicht funktionsfähig!
Überstromrelais im erforderlichen Leistungsbereich finden sie unter „passendes Zubehör“

Technische Daten:

*ACHTUNG: Für diesen Schalter ist ein thermisches, 3-poliges Überstromrelais mitzubestellen (zu finden unter „passendes Zubehör“). Ansonsten funktioniert die Ein-/Ausschaltmechanik nicht.

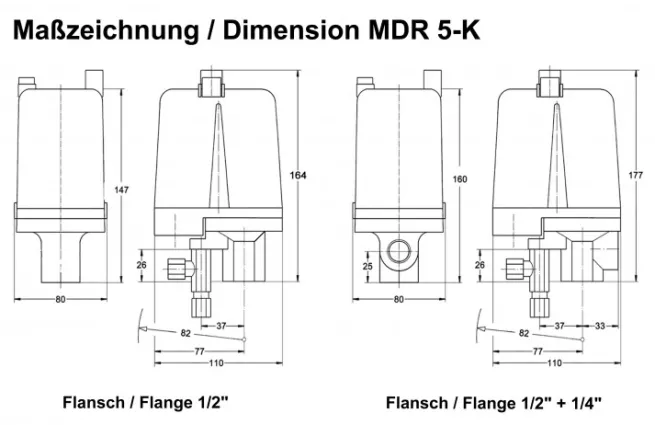

** Anschlüsse: Flansch unten G 1/2″ (Innengewinde) und 1 x G 1/4″ (Innengewinde) vorne – z. B. für einen Manometer- oder Sicherheitsventil-Anschluss.

Der Condor Druckschalter MDR 5/11-K – Robuster Druckschalter in Drehstromausführung

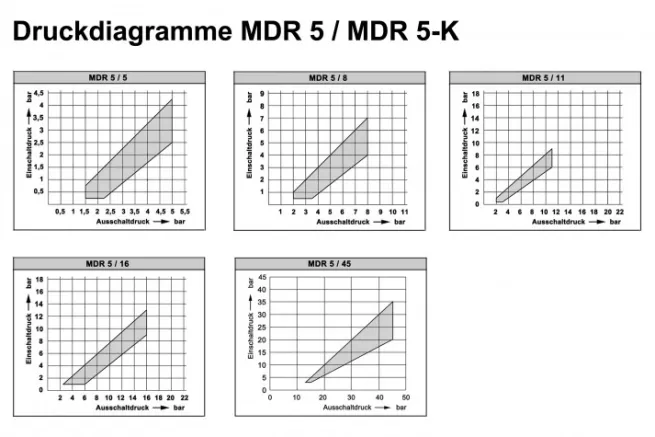

Der MDR 5/11-K ist ein hochwertiger Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Drehstrom. Ausgestattet ist er mit einem Ein- und Ausschaltknopf und weist ein Schaltvermögen von 5,5 kW auf. Dank umfangreicher Prüfverfahren wurden für alle Schalter der Baureihe MDR 5 die Schutzart IP 54 definiert, nach der sie staub- und spritzwassergeschützt sind. Auch das Innenleben kann sich sehen lassen: Die zwei Anschlüsse aus massivem Aluminiumdruckguss lassen den Condor Druckschalter MDR 5/11-K mit seinen 900 g Eigengewicht zur äußerst stabilen Schaltzentrale Ihres Kompressors werden. Der Hauptdruckanschluss geht mit 1/2 Zoll Innengewinde nach unten, der zweite Anschluss geht mit den üblichen 1/4 Zoll nach vorne. Die Voreinstellung liegt bei 9,0 bar Einschaltdruck und 11,0 bar Ausschaltdruck und kann individuell angepasst werden. Nutzen Sie dabei am besten die von uns mitgelieferte Einstellhilfe. Ihr Bonus: Im Lieferumfang enthalten ist das Entlastungsventil EV 5, das sowohl für eine Kunststoff- oder eine Kupfer-Entlastungsleitung (6 mm) genutzt werden kann.

Wichtige Hinweise zum Condor MDR 5/11-K:

• Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft.
• Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
• Passende Kabelverschraubungen (z. B. Würgenippel), sind für den MDR 5/11 K separat erhältlich und nicht im Lieferumfang enthalten. Diese finden sie .
• Für 1/4″ bzw. 3/8″ Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
• Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
