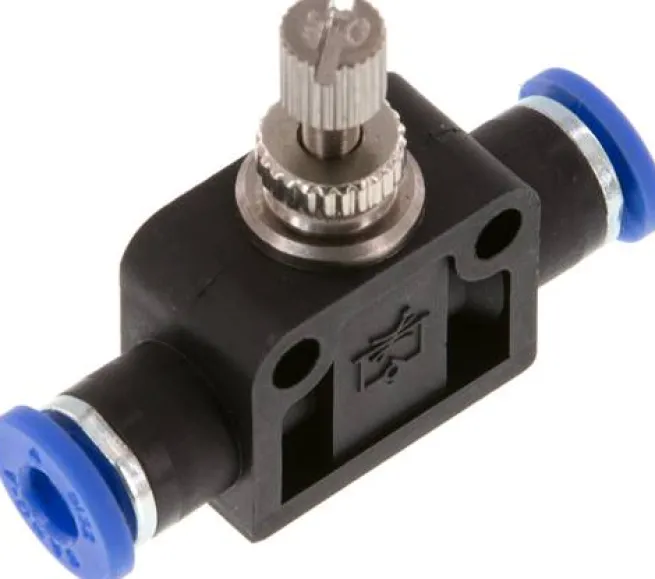

Drosselrückschlagventil 4mm Steckanschluss

Funktionsprinzip:

Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile „abluftregelnd“. Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform „zuluftregelnd“ eingesetzt.

Medien:

Druckluft, neutrale Gase

Werkstoffe:

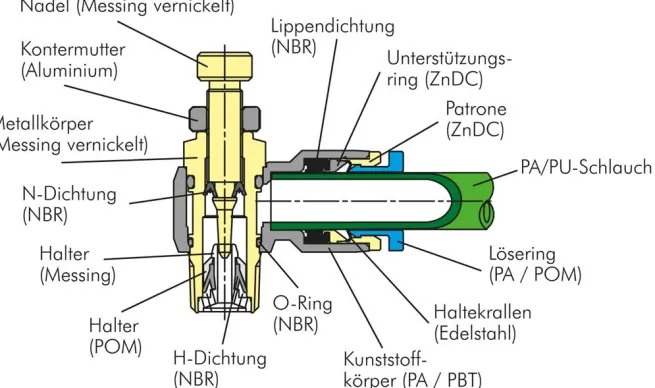

Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:

%2

Betriebsdruck:

%1

Vorteile:

•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglich

*Mini-Bauform, 0°C bis max. +60°C, -0,95 bis 10 bar

Weitere Eigenschaften:
