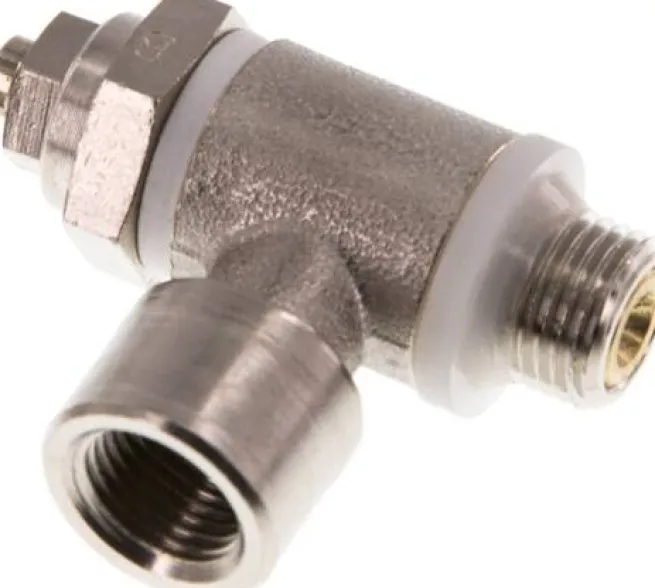

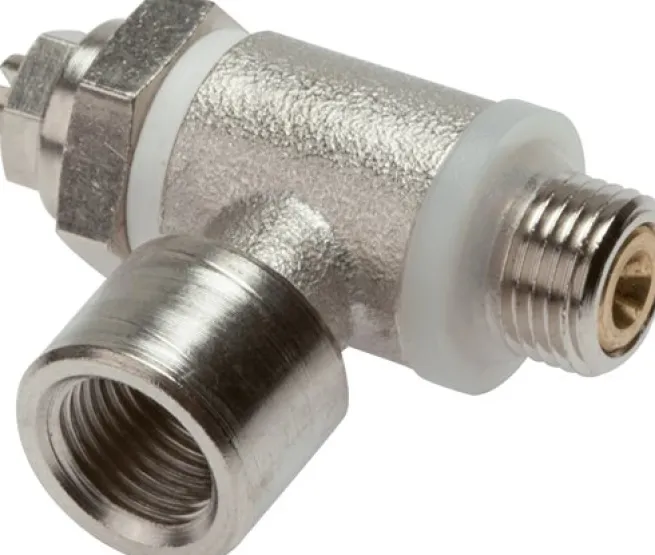

Drosselrückschlagventil G 1/8″, abluftregelnd (B), Messing, Schlitzschraube und Kontermutter

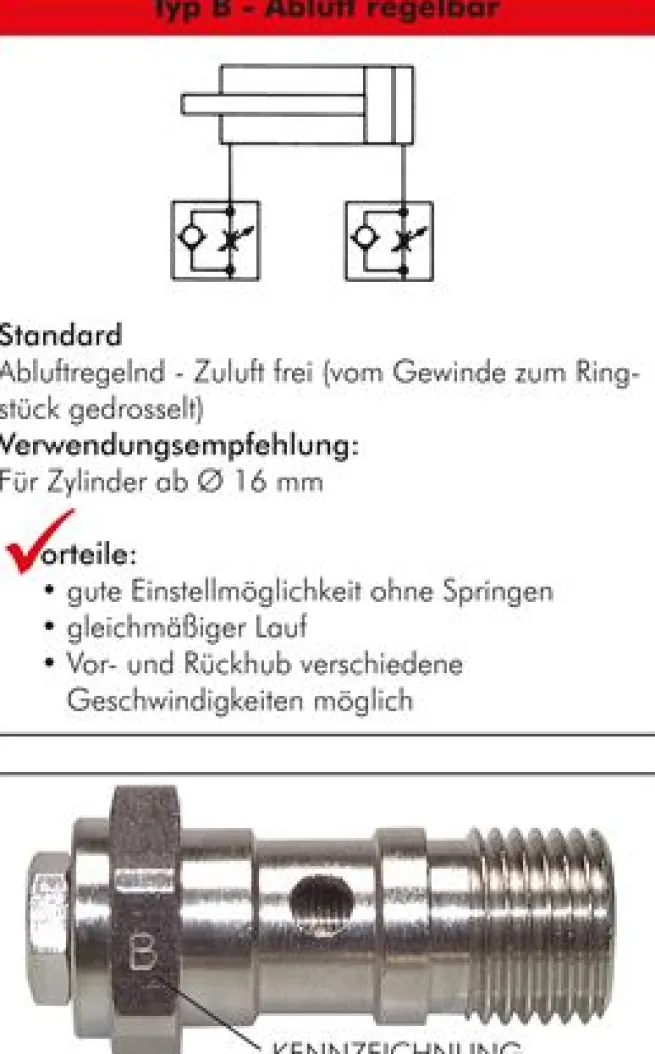

Typ B – Abluft regelbar

Standard:

Abluftregelnd – Zuluft frei (vom Gewinde zum Ringstück gedrosselt)

Verwendungsempfehlung:

Für Zylinder ab Ø 16 mm

Vorteile:

•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglich

Typ A – Zuluft regelbar

Sonderausführung:

Zuluftregelnd – Abluft frei (vom Ringstück zum Gewinde gedrosselt)

Verwendungsempfehlung:

Für kleine Ø und kurze Hübe (kleine Volumen)

Vorteile:

•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglich

Typ C – Zu- und Abluft regelbar

Sonderausführung:

Zu- und abluftregelnd

Verwendungsempfehlung:

Für kleine und einfachwirkende Zylinder

Vorteile:

•Vor- und Rücklauf gleiche Geschwindigkeiten

Nachteile:

•nur selten ohne „Springen“ zu verwenden

*Standard

Werkstoffe:

Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: Kunststoff

Temperaturbereich:

-20°C bis +80°C

Betriebsdruck:

0,2 – 10 bar

Vorteile:

•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)

Weitere Eigenschaften:

Ausführung	abluftregelnd (B)*
Einstellung	Schlitzschraube und Kontermutter (mit Schraubendreher einste
Gewinde	G 1/8″
Gewicht	37 g / Stk.
