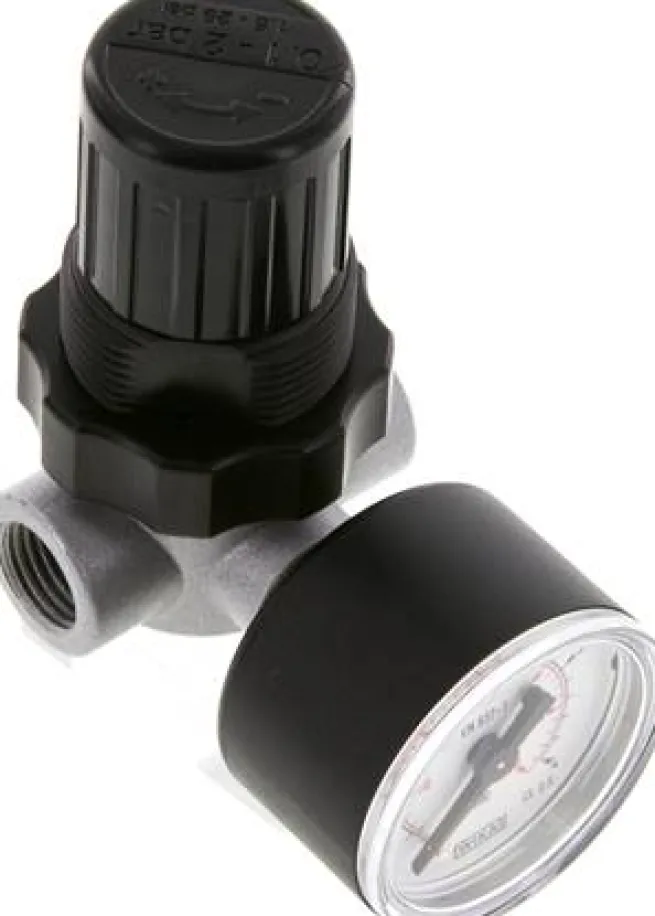

Druckbegrenzungsventil, G 1/4″, 0,15 – 7 bar, Mini

Anwendung:

Manuell einstellbares Überströmventil zur Absicherung von pneumatischen Anlagen, um Schäden durch Überdruck zu vermeiden.

Ausführung:

federbelastetes Membranventil mit einstellbarem Öffnungsdruck

Werkstoffe:

Körper: Zink Druckguss Z410, Membrane und Dichtungen: NBR

Temperaturbereich:

-10°C bis +60°C

Manometeranschluss:

Mini: G 1/8″, Standard: G 1/4″

Schalttafelgewinde:

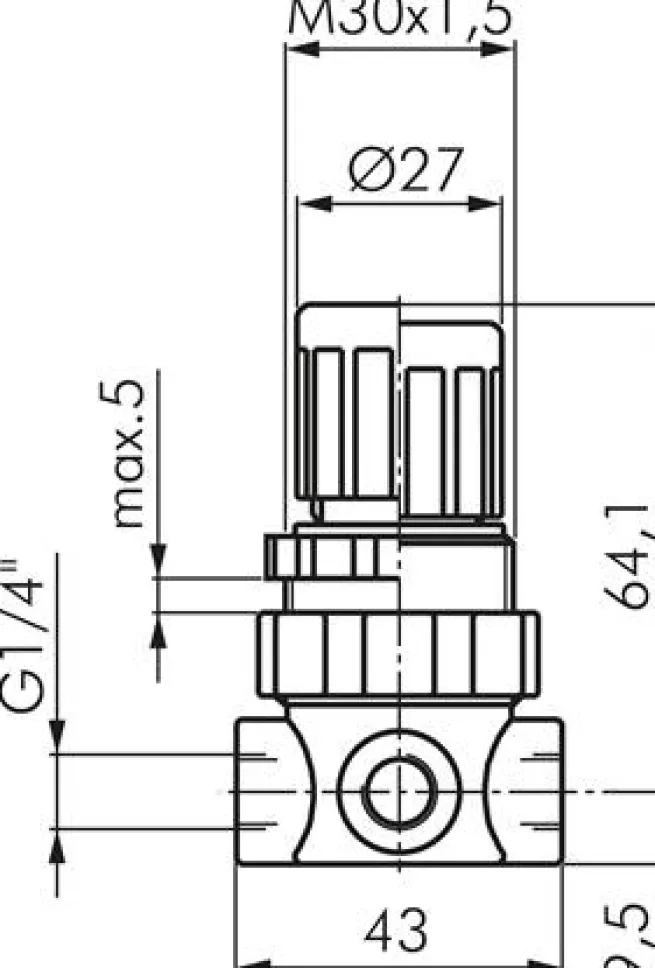

Mini: M 30 x 1,5, Standard: M 20 x 1,5

Medien:

Druckluft, neutrale Gase

Lieferumfang:

Druckbegrenzungsventil einschließlich Manometer

Achtung:

Dieses Ventil ersetzt trotz ähnlicher Funktion kein Sicherheitsventil und ist auch nicht als Druckregler einsetzbar!

Information:

Bitte beachten Sie bei der Auslegung des Druckbegrenzungsventils, dass nur der Ansprechdruck des Druckbegrenzungsventils eingestellt werden kann. Der tatsächliche Druck auf der Druckeingangsseite kann je nach Durchflussleistung um die angegebene Drucküberhöhung höher sein.

Weitere Eigenschaften:

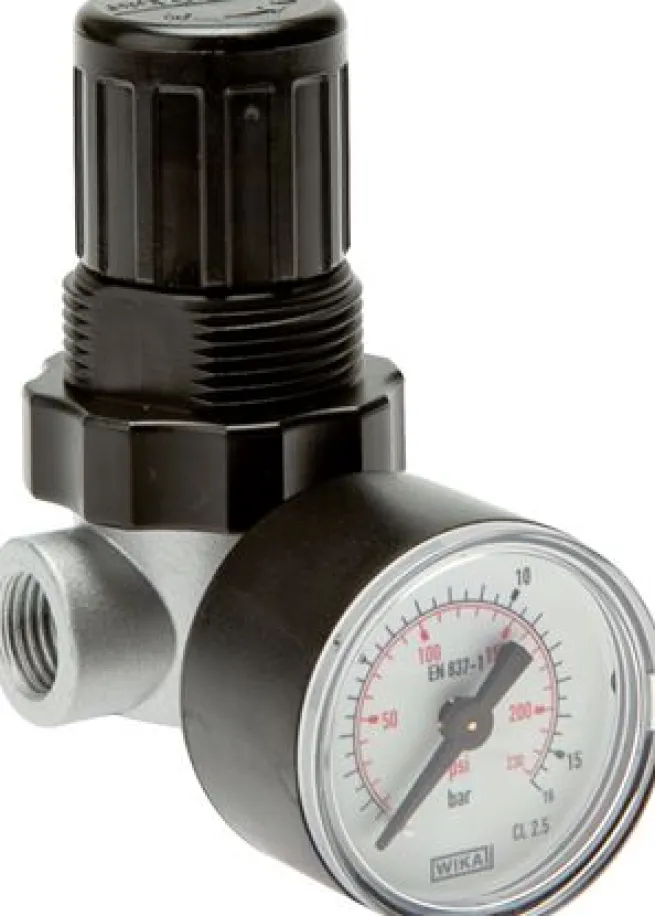

Ausführung	Druckbegrenzungsventil mit 40 mm Manometer
Baureihe	Mini
Gewinde	G 1/4″
Ansprechdruck (bar)	0,15 – 7
Drucküberhöhung bei max. Durchfluss (bar)	2,3 – 3,1
Durchfluss (L/min)	300
Manometeranzeige (bar)	0 – 16
Befestigungswinkel	WHM 30
Schalttafelmutter	SM 1
Gewicht	220 g / Stk.
