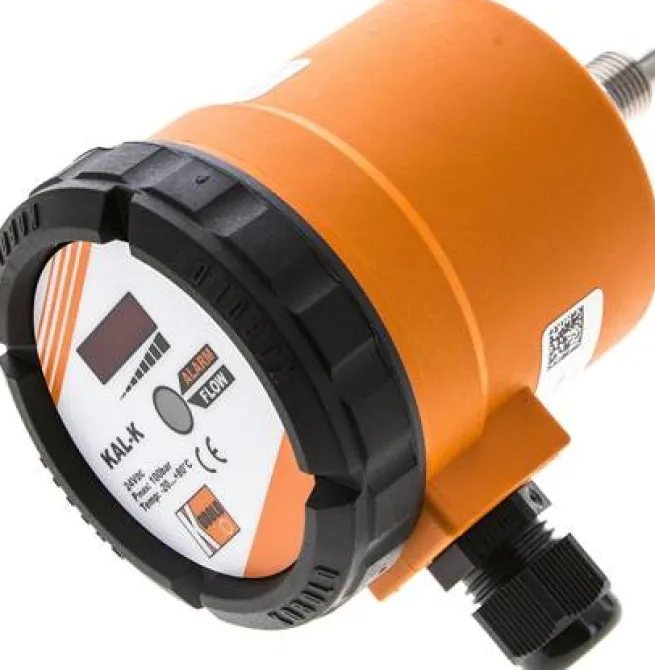

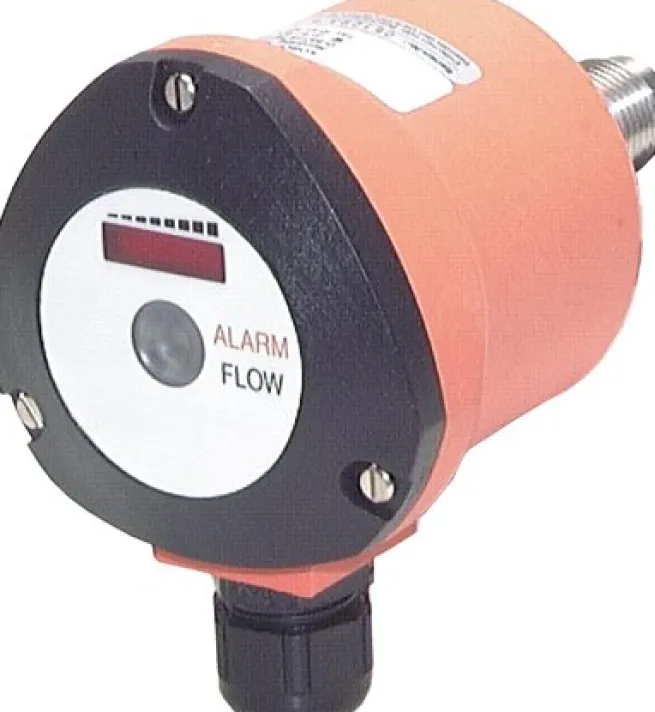

elektron. Strömungswächter G 1/4″, 230 V AC

Anwendung:

Der elektronische Durchflusswächter überwacht kontinuierlich flüssige Medien. Er findet überall dort seine Anwendung, wo Durchflüsse mit minimalem Druckverlust sicher überwacht werden sollen. Die einteilige Ausführung des Messstiftes reduziert wesentlich die Veschmutzungsempfindlichkeit. Der elektronische Durchflusswächter arbeitet nach dem kalorimetrischen Prinzip. Der Sensor wird an der Stirnfläche um einige Grade gegenüber dem Durchflussmedium aufgeheizt. Fließt das Medium, so wird die in dem Sensor erzeugte Wärme durch das Medium abgeführt, d.h. der Sensor wird gekühlt. Der Abkühlvorgang ist ein genaues Maß für die Fließgeschwindigkeit.

Das Sensorsignal wird mit den in einem Mikrocontroller abgelegten Referenzdaten verglichen. Bei Abweichungen zwischen der gewünschten und der vorhandenen Fließgeschwindigkeit wird ein Ausgangssignal geschaltet.

Werkstoffe:

Messglied: 1.4301, Gehäuse: Polyamid, glasfaserverstärkt

Temperaturbereich:

Medium: -20°C bis +80°C (Umgebung: -20°C bis +60°C)

Medien:

Wasser und wässrige Medien

Schutzart:

IP 65

Elektrischer Anschluss:

M 16 x 1,5 Kabelverschraubung

Vorteile gegenüber mechanischen Durchflusswächtern:

•optimale Temperaturkompensation, •intelligentes Schaltverhalten, •Messbereichsanpassung, keine beweglichen Teile, •einfachste Installation, Inbetriebnahme und Bedienung, •geringer Druckverlust

Optional:

Werkstoff Messglied: 1.4404 -4A, Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, 24 V DC) -M12

Schaltbereich in Abhängigkeit des Rohrdurchmessers (für Wasser):

DN 8: 0,12 – 6,0 l/min, DN 10: 0,19 – 9,4 l/min, DN 15: 0,42 – 21,8 l/min; DN 20: 0,75 – 37,7 l/min, DN 25: 1,18 – 59 l/min, DN 30: 1,7 – 84,8 l/min, DN 40: 3 – 150 l/min, DN 50: 4,7 – 235 l/min, DN 60: 6,8 – 340 l/min, DN 80: 12 – 603 l/min, DN 100: 18,8 – 942 l/min, DN 150: 42,4 – 2120 l/min

Weitere Eigenschaften:

Ausführung	Standard
Gewinde	G 1/4″
Spannung	230 V AC
Kontaktart	Relais max. 5 A
ca. Schaltbereich (Wasser) bei Nennweite 8 mm (L/min)	0,12 – 6,0
ca. Schaltbereich (Wasser) bei Nennweite 10 mm (L/min)	0,19 – 9,4
ca. Schaltbereich (Wasser) bei Nennweite 15 mm (L/min)	0,42 – 21,8
ca. Schaltbereich (Wasser) bei Nennweite 20 mm (L/min)	0,75 – 37,7
ca. Schaltbereich (Wasser) bei Nennweite 25 mm (L/min)	1,18 – 59,0
ca. Schaltbereich (Wasser) bei Nennweite 30 mm (L/min)	1,7 – 84,8
ca. Schaltbereich (Wasser) bei Nennweite 40 mm (L/min)	3,0 – 150,0
ca. Schaltbereich (Wasser) bei Nennweite 50 mm (L/min)	4,7 – 235,0
ca. Schaltbereich (Wasser) bei Nennweite 60 mm (L/min)	6,8 – 340,0
ca. Schaltbereich (Wasser) bei Nennweite 80 mm (L/min)	12,0 – 603,0
ca. Schaltbereich (Wasser) bei Nennweite 100 mm (L/min)	18,8 – 942,0
ca. Schaltbereich (Wasser) bei Nennweite 150 mm (L/min)	42,4 – 2120,0
Gewicht	650 g / Stk.
