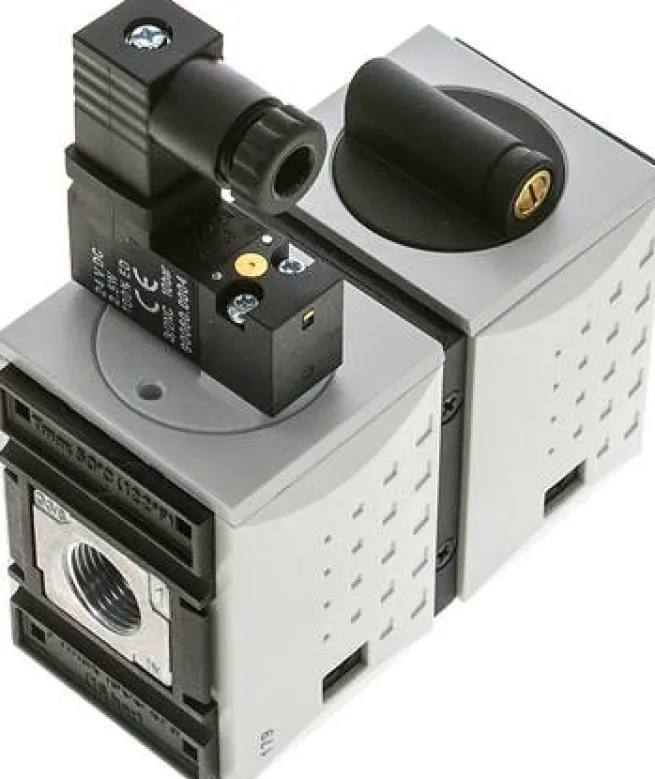

FUTURA Befülleinheit, elektrisch angesteuert, G 3/8″, Futura 1, 230V

Werkstoffe:

Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBR

Temperaturbereich:

-10°C bis +50°C

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Vorteile:

•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe

Eingangsdruck:

2,5 – 10 bar (pneumatisch betätigt: 2,5 – 16 bar, Baureihe 0 pneumatisch betätigt: 2,5 – 12 bar)

Steuerspannungen:

Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen

Leistungsaufnahme:

2,5 W / 3 VA (50 Hz)

Schutzart:

IP 65 (Steckergröße 0C)

Funktion:

Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in Ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar. Das Einschalten erfolgt über ein 3/2-Wege Ventil.

Lieferumfang:

Befülleinheit inkl. Schalldämpfer in Abluftgewinde

Weitere Eigenschaften:

Ausführung	Befülleinheit, elektrisch angesteuert
Baureihe	Futura 1
Gewinde	G 3/8″
Abluftgewinde	G 1/4″
Elektrische Ansteuerung	230 V AC
Durchfluss (L/min)	1300
H (mm)	118
H1 (mm)	33
L (mm)	104
Befestigungswinkel	W 1 F
Koppelpaket	KP 1 F
Koppelpaket mit Wandkonsole	KPW 1 F
Ersatzvorsteuerventil	M CL 230V
Eingangsdruck (bar)	2,5 – 10
Gewicht	550 g / Stk.
