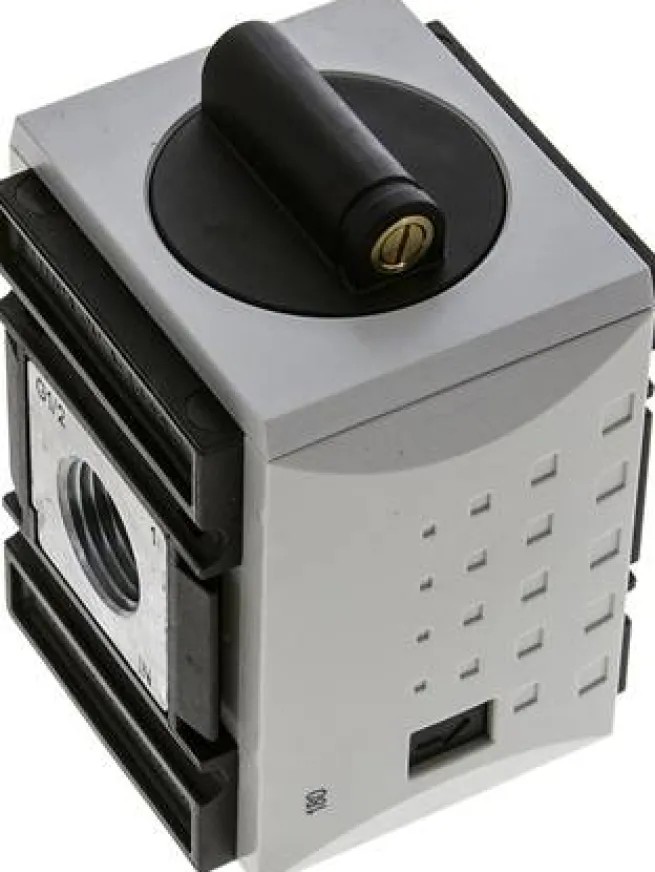

FUTURA Befüllventil G 1/2″, Futura 2

Werkstoffe:

Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBR

Temperaturbereich:

-10°C bis +50°C

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Vorteile:

•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe

Eingangsdruck:

2,5 – 16 bar ( Baureihe0: 2,5 – 12 bar)

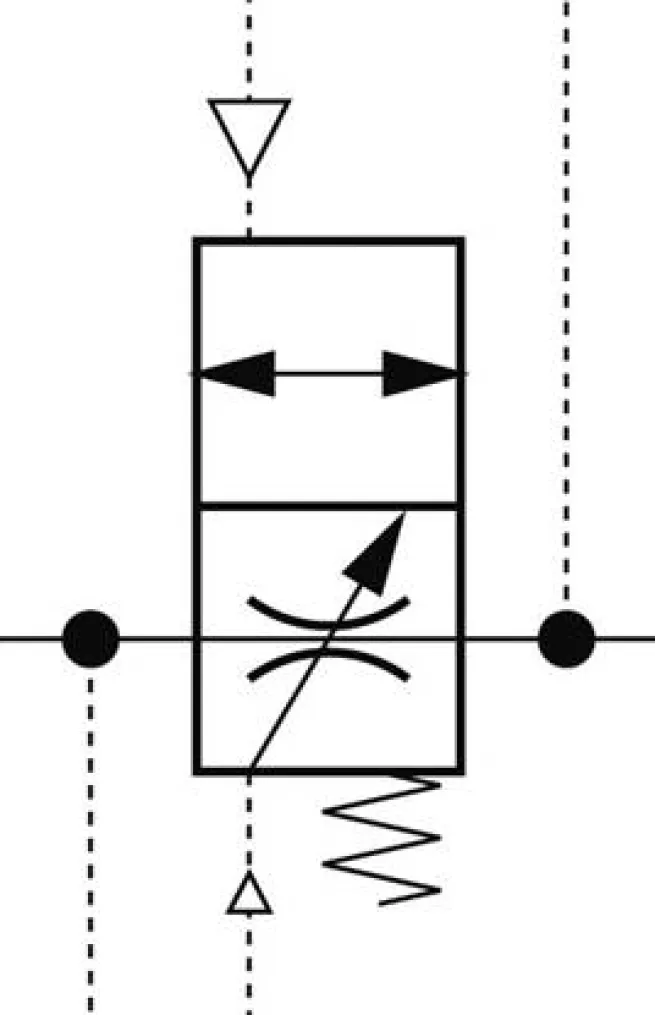

Funktion:

Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)

Achtung:

Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!

Weitere Eigenschaften:

Baureihe	Futura 2
Gewinde	G 1/2″
Durchfluss (L/min)	4500
H (mm)	112
H1 (mm)	58
L (mm)	63
Befestigungswinkel	W 2 F
Koppelpaket	KP 2 F
Koppelpaket mit Wandkonsole	KPW 2 F
Eingangsdruck (bar)	2,5 – 16
Gewicht	550 g / Stk.
