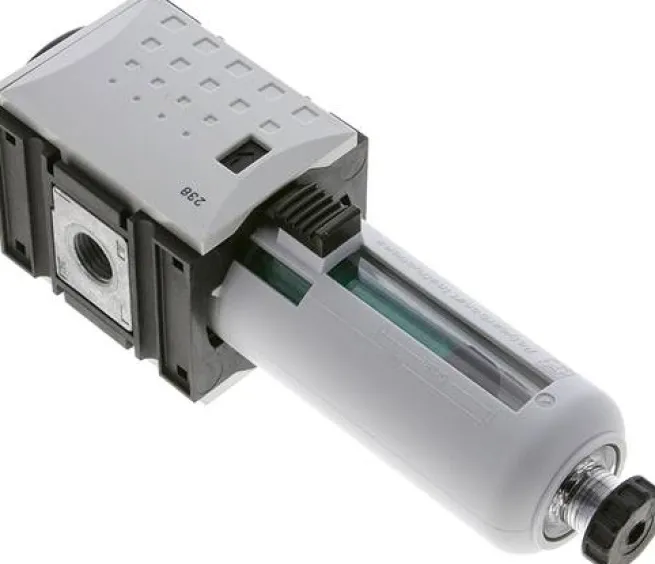

FUTURA Feinfilter (Submikrofilter) G 1/4″, Futura 1

Werkstoffe:

Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: Polycarbonat

Temperaturbereich:

-10°C bis +50°C

Eingangsdruck:

1,5 – 16 bar (Baureihe 0: 1,5 – 12 bar)

Kondensatentleerung:

halbautomatisch** (Aktivkohlefilter ohne Entleerung)

Medien:

Druckluft, neutrale Gase

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Differenzdruckanzeige / Differenzdruckmanometer)

Vorteile:

•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.

Anwendung:

Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.

Staubabscheidung:

> 0,01 ?m (99,999 %), Restölgehalt: 0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)

Optional:

Ausführung mit Metallbehälter und Sichtrohr (Baureihe 0: ohne Sichtrohr) -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 – 16 bar, Baureihe 0: 0 – 12 bar) -AMNC

*bei Eingangsdruck 6 bar und 0,1 bar Druckverlust, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.

Weitere Eigenschaften:

Ausführung	Feinfilter (Submikrofilter)
Baureihe	Futura 1
Gewinde	G 1/4″
optimaler Durchfluss* (L/min)	350
Behälterausführung	Kunststoffbehälter mit Schutzkorb
Kondensatablass	halbautomatisch
Behältervolumen (cm3)	12
H (mm)	169
H1 (mm)	130
L (mm)	52
Befestigungswinkel	W 1 F
Koppelpaket	KP 1 F
Koppelpaket mit Wandkonsole	KPW 1 F
Ersatzfilter	X 23/70
Differenzdruckanzeige	DDA B
Differenzdruckmanometer	DDA M
Eingangsdruck (bar)	1,5 – 16
Gewicht	290 g / Stk.
