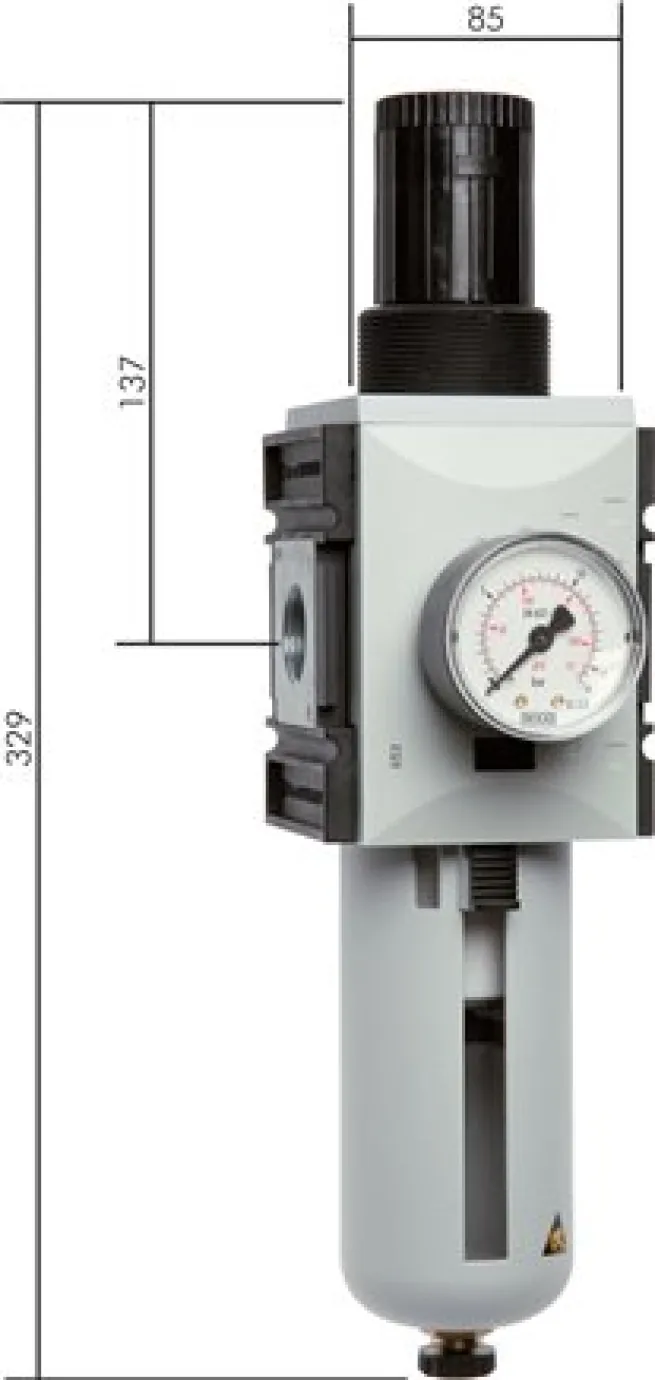

FUTURA Filterregler, G 1″, 0,1 – 1 bar, Baureihe 4, Metallbehälter mit Sichtrohr

Ausführung:

Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und Sinterfilter

Werkstoffe:

Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat

Temperaturbereich:

-10°C bis +50°C

Eingangsdruck:

1,5 – 16 bar (Baureihe 0: 1,5 – 12 bar)

Kondensatentleerung:

halbautomatisch**

Manometeranschluss:

G 1/4″ (Baureihe 0: G 1/8″)

Porenweite im Filter:

5 ?m

Medien:

Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden – bitte verwenden Sie VHS 20 (Baureihe 0 kann nicht verschlossen werden)

max. Kondensatmenge:

87 cm?

Schalttafelgewinde:

M 50×1,5

Lieferumfang:

Filterregler einschließlich 50 mm Manometer

Durchfluss:

13000 l/min, Sekundärentlüftung: 120 l/min

Eigenluftverbrauch:

max. 1,5 l/min

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Optional:

Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 – 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.

Weitere Eigenschaften:

Ausführung	Filterregler
Gewinde	G 1″
Druckregelbereich (bar)	0,1 – 1
Behälterausführung	Metallbehälter mit Sichtrohr
Kondensatablass	halbautomatisch
Manometeranzeige (bar)	0 – 1,6
Befestigungswinkel	W 4 F
Koppelpaket	KP 4 F
Koppelpaket mit Wandkonsole	KPW 4 F
Eingangsdruck (bar)	1,5 – 16
Gewicht	1,7 kg / Stk.
