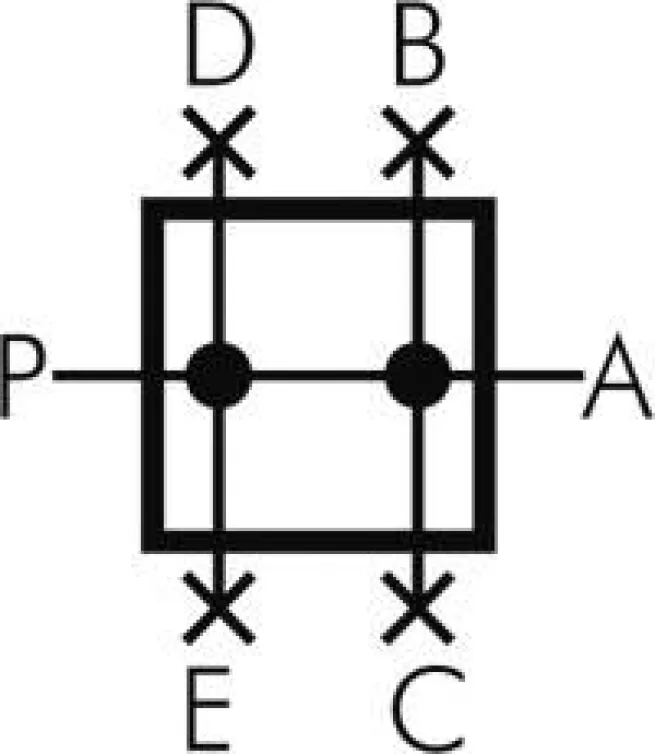

FUTURA Verteiler, G 3/4″, Futura 4

Werkstoffe:

Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBR

Temperaturbereich:

-10°C bis +50°C

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Vorteile:

•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe

Eingangsdruck:

0 – 16 bar ( Baureihe 0: 0 – 12 bar)

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Verteiler mit Druckschalter)

Optional:

an Anschluss B montierter Druckschalter (Einstellbereich: 0,2 – 16 bar, 1 x Wechsler, DC: 12 – 30 V, max. 3 A/90 W, AC: 12 – 250 V, max. 5 A/750 VA, IP 65, Steckergröße 3 (4-polig)) -PE

Weitere Eigenschaften:

Ausführung	Verteiler
Baureihe	Futura 4
Gewinde P/A (Eingang/Ausgang)	G 3/4″
Gewindeabgang B (oben)	G 3/4″
Gewindeabgang C (unten)	G 3/4″
Durchfluss P-A (L/min)	18000
Durchfluss P-B (L/min)	8500
Durchfluss P-C (L/min)	12000
H (mm)	110
H1 (mm)	51
L (mm)	85
Befestigungswinkel	W 4 F
Koppelpaket	KP 4 F
Koppelpaket mit Wandkonsole	KPW 4 F
Eingangsdruck (bar)	0 – 16
Gewicht	900 g / Stk.
