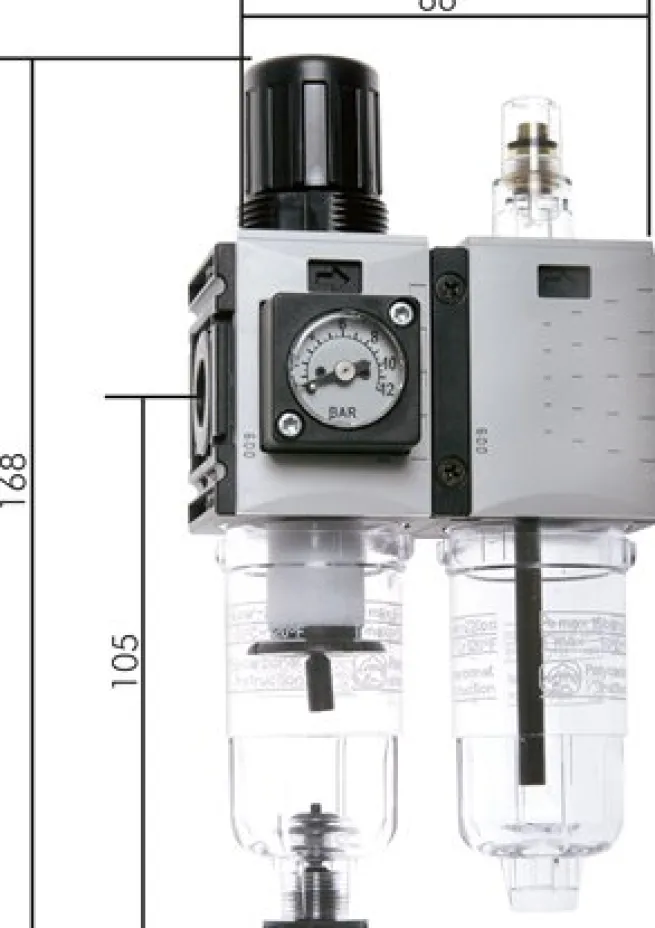

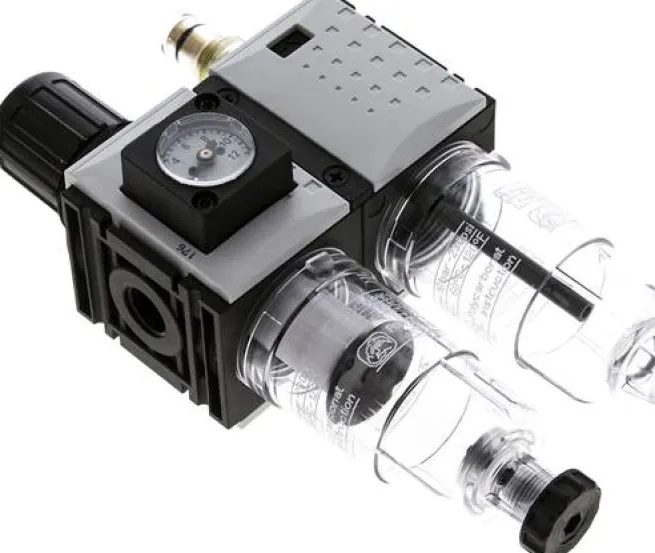

FUTURA Wartungseinheit, 2-tlg., G 1/4″, 0,5 – 10 bar, Baur.0, Kompaktmanometer

Ausführung:

Filterregler rücksteuerbar, mit angebautem Öler

Werkstoffe:

Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat

Temperaturbereich:

-10°C bis +50°C

Eingangsdruck:

1,5 – 16 bar (Baureihe 0: 1,5 – 12 bar)

Kondensatentleerung:

halbautomatisch**

Manometeranschluss:

G 1/4″ (Baureihe 0: G 1/8″)

Porenweite im Filter:

5 ?m

Medien:

Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden – bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8″). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).

max. Kondensatmenge:

16 cm?

Schalttafelgewinde:

M 30×1,5

Öldosierung bei 1000 l/min:

ca. 10 – 20 Tropfen/min

Ölvorrat:

35 cm?

Öleransprechgrenze (bei 6 bar):

26 l/min

Lieferumfang:

Wartungseinheit einschließlich Manometer

Durchfluss:

26 – 800 l/min, Sekundärentlüftung: 25 l/min

Optional:

Ausführung mit Metallbehälter ohne Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 – 12 bar) -AMNC

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Montage eines Standardmanometers nur mit Manometeradapter möglich, Anzeigebereich des Kompaktmanometers: 0 – 12 bar, bzw. 0 – 6 bar

Weitere Eigenschaften:

Ausführung	Wartungseinheit mit Kompaktmanometer***
Gewinde	G 1/4″
Druckregelbereich (bar)	0,5 – 10
Behälterausführung	Kunststoffbehälter
Kondensatablass	halbautomatisch
Manometeranzeige (bar)	0 – 12
Befestigungswinkel	W 0 F
Koppelpaket	KP 0 F
Koppelpaket mit Wandkonsole	KPW 0 F
Eingangsdruck (bar)	1,5 – 12
Gewicht	360 g / Stk.
