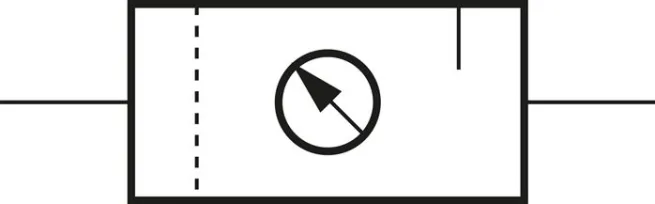

FUTURA Wartungseinheit, 3-tlg., G 3/4″, 0,1 – 1 bar, Baur.4, Kondensatablass automatisch

Ausführung:

Filter, Druckregler rücksteuerbar, Öler

Werkstoffe:

Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat

Temperaturbereich:

-10°C bis +50°C

Eingangsdruck:

1,5 – 16 bar (Baureihe 0: 1,5 – 12 bar)

Kondensatentleerung:

halbautomatisch**

Manometeranschluss:

G 1/4″ (Baureihe 0: G 1/8″)

Porenweite im Filter:

5 ?m

Medien:

Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden – bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8″). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).

max. Kondensatmenge:

87 cm?

Schalttafelgewinde:

M 50×1,5

Eigenluftverbrauch:

max. 1,5 l/min

Öldosierung bei 1000 l/min:

ca. 1 – 2 Tropfen/min

Ölvorrat:

181 cm?

Öleransprechgrenze (bei 6 bar):

115 l/min

Lieferumfang:

Wartungseinheit einschließlich 50 mm Manometer

Durchfluss:

115 – 12000 l/min, Sekundärentlüftung: 120 l/min

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Optional:

Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 – 16 bar) -AMNC

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.

Weitere Eigenschaften:

Ausführung	Wartungseinheit
Gewinde	G 3/4″
Druckregelbereich (bar)	0,1 – 1
Behälterausführung	Kunststoffbehälter mit Schutzkorb
Kondensatablass	automatisch
Manometeranzeige (bar)	0 – 1,6
Befestigungswinkel	W 4 F
Koppelpaket	KP 4 F
Koppelpaket mit Wandkonsole	KPW 4 F
Eingangsdruck (bar)	1,5 – 16
