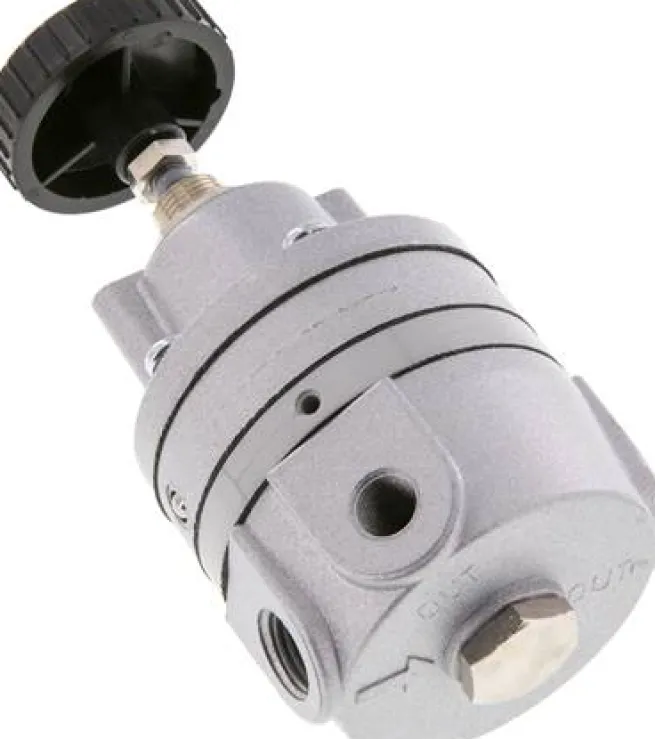

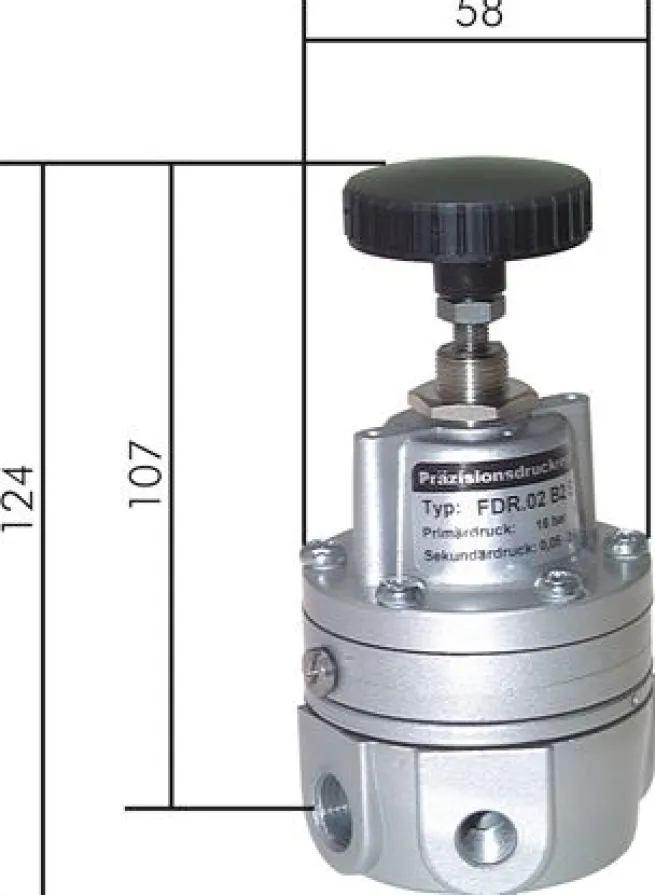

Hochleistungs-Präzisionsdruckregler, G 1/4″, 0,05 – 2 bar

Anwendung:

Hochleistungs-Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck – unabhängig von Vordruck und Durchflussleistung – einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.

Ausführung:

Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung), (Baureihe 2: gefasste Entlüftung durch G 3/8″-Bohrung)

Werkstoffe:

Körper: Zink Druckguss Z410, Membrane und Dichtungen: EPDM (Baureihe 2: NBR)

Temperaturbereich:

-10°C bis max. +60°C (Baureihe 2: -35°C bis max. +60°C)

Eingangsdruck:

max. 16 bar

Manometeranschluss:

G 1/8″ (Baureihe 2: G 1/4″)

Schalttafelgewinde:

M 12 x 1 (Baureihe 2: M 20 x 1,5)

Eigenluftverbrauch:

1,7 bis 2 l/min

Regelgenauigkeit:

? 2,5 mbar

Medien:

feingefilterte Druckluft (5 ?m) &amp neutrale Gase, ölfrei

Durchfluss:

900 l/min (Baureihe 2: 6500 l/min), Sekundärentlüftung: 200 l/min (Baureihe 2: 800 l/min)

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite (Baureihe 2: bis 800 l/min), •hoher Durchfluss bei konstantem Druck, •feinste Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, •Baureihe 2: bis -35°C einsetzbar!, •gefasste Abluft (G 3/8″) für Sekundärentlüftung (Baureihe 2)

Achtung:

Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.

Weitere Eigenschaften:

Baureihe	Baureihe 1
Gewinde	G 1/4″
Druckregelbereich (bar)	0,05 – 2
Befestigungswinkel	BW 20
Temperaturbereich (°C)	-10 bis +60
Gewicht	700 g / Stk.
