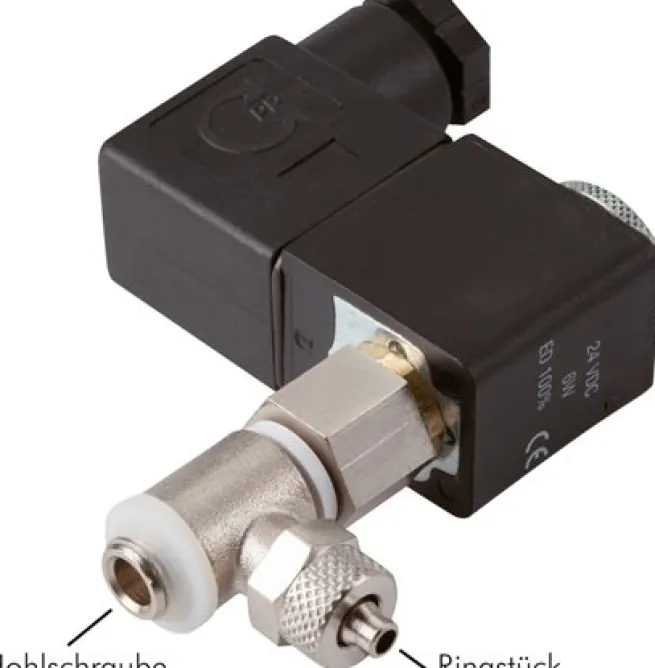

Hohlschrauben-Magnetventil G 1/8-6 x 4, 2/2-Wege, 24 V AC (NC)PE-Ringstück

Werkstoffe:

Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVC

Temperaturbereich:

-20°C bis +50°C

Betriebsdruck:

0 – 15 bar (3/2-Wege: 0 – 10 bar)

Medien:

geölte und ungeölte gefilterte Druckluft, neutrale Gase

Schaltzeit:

< 12 ms

Steuerspannungen:

Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen

Leistungsaufnahme:

Gleichstrom: 6 W, Wechselstrom: 9 VA

Schutzart:

IP 65

Magnetspule:

U (Steckergröße 1)

Einsatzempfehlung:

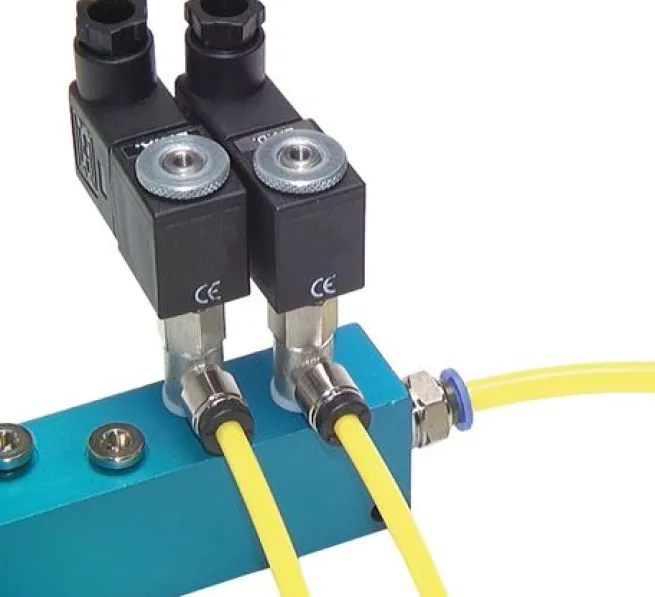

Magnetventile mit „Druckeingang Hohlschraube“ eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit „Druckeingang Ringstück“ können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO…) und in den anderen Anschluss ein NC-Ventil (MHZ…) einzubauen.

Vorteile:

•günstiger Preis, •kompakte Bauform

Hinweis:

Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.

Information:

Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!

Weitere Eigenschaften:

Steuerspannung	24 V AC
Schaltung	2/2-Wege
Funktion	stromlos geschlossen (NC)
Druckeingang	Ringstück
HohlschraubeEinschraubgewinde (mm)	G 1/8
RingstückSchlauch Øaußen x innen	6 x 4
Betriebsdruck (bar)	0 – 15
Gewicht	130 g / Stk.
