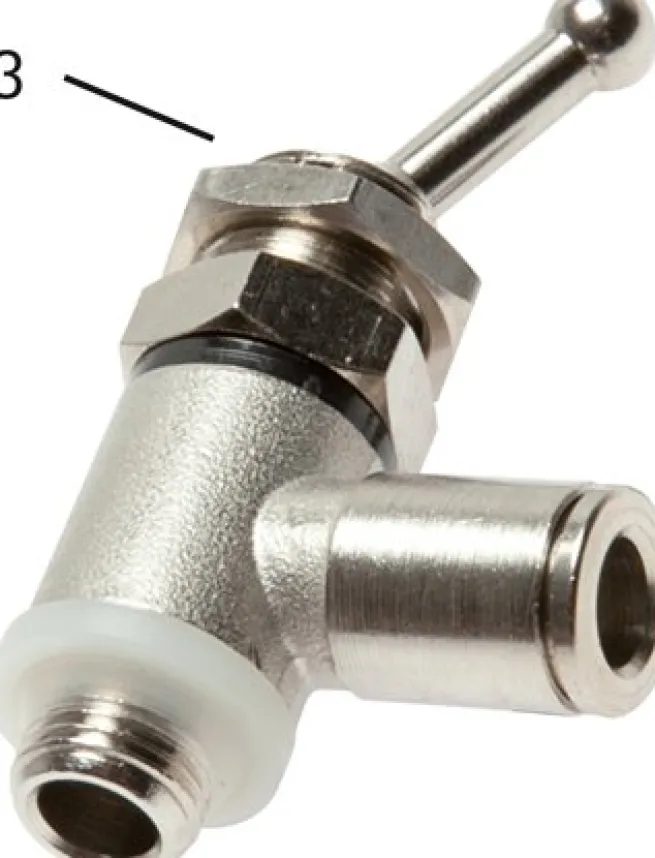

Kipphebelventil 2/2-Wege, 6 mm (außen)-G 1/8″ (AG)

Werkstoffe:

Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR

Temperaturbereich:

-5°C bis +70°C

Betriebsdruck:

0 – 10 bar (M5: 0 – 8 bar)

Medien:

gefilterte Druckluft, neutrale Gase

Benötigte Befestigungsbohrung bei Schalttafeleinbau:

Ø 12 mm, maximale Blechdicke: 4 mm

Vorteile:

•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher&amp schneller Aufbau einer Schaltung, •Kipphebel positionierbar

Anwendung:

Zum Betätigen von einfachwirkenden Zylindern schrauben Sie das 3/2-Wege-Ventil (K 3…) direkt in den Zylinder.

*Druckluftversorgung kann wahlweise am Einschraubgewinde oder Ringstück anstehen

Weitere Eigenschaften:

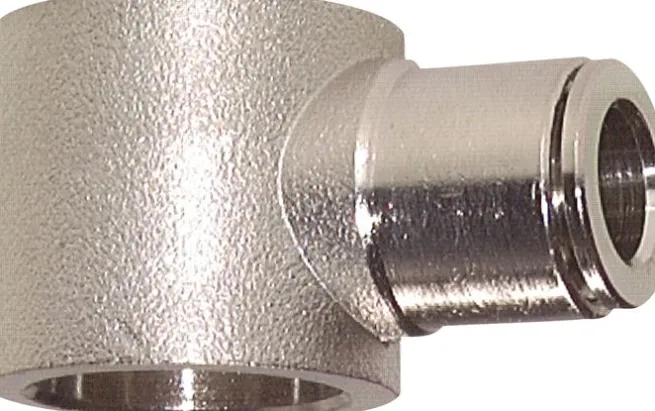

Ringstück Ausführung	Steckanschluss
Funktion	2/2-Wege
Anschluss Ringstück	6 mm (außen)
Hohlschraube Gewinde	G 1/8 (AG)
Symbole	z_k2_k.eps
Symbole-1	z_k3_k.eps
Betriebsdruck (bar)	0 – 10
Gewicht	42 g / Stk.
