Kolbenstangenloser Zylinder,Kolben Ø 18 mm, Hub 200 mm

Bauart:

kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern

Werkstoffe:

Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl

Temperaturbereich:

-20°C bis +80°C

Betriebsdruck:

2 – 8 bar

Medien:

gefilterte und leicht geölte oder ungeölte Druckluft

Hublänge:

beliebig bis 6.000 mm, darüber auf Anfrage

Einbaulage:

beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden

Druckluftanschluss:

beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)

Ausführung:

mit Magnetkolben

Zylinderschaltertyp:

D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)

**bitte Wunschhub angeben

Weitere Eigenschaften:

Kolben Ø (mm)	18
Hub (mm)	200
Ausführung	Standardzylinder (LZ)
Reparatursätze (enthalten alle Verschleißteile)	LZ 18/2500 REP
Reparatursätze (Dämpfungsring und Nutring)	LZ 18 REP

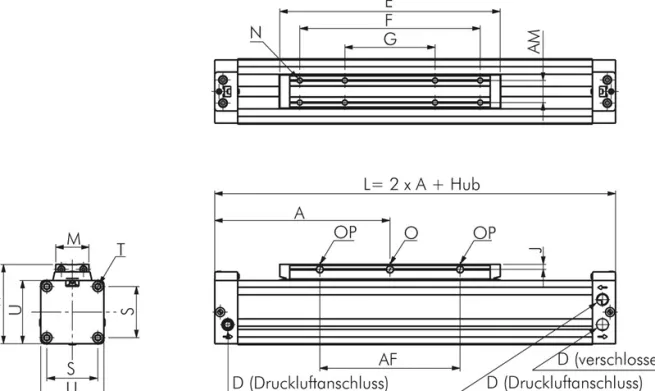

A (mm)	80
A1 (mm)	57,5
AF (mm)	50
AF1 (mm)	15
AM (mm)	10
B (mm)	35
D	M 5 (6 tief)
E (mm)	103
E1 (mm)	58
F (mm)	75
F1 (mm)	30
J (mm)	3,0
M (mm)	15,5
MF (mm)	50
N	M 3 (7 tief)
O (mm)	3,5
OP (mm)	3,4
S (mm)	23,5
T	M 3 (7 tief)
U (mm)	30
W (mm)	39,0
WF (mm)	48
Dämpfungsweg (mm)	15
Gewicht	650 g / Stk.
