Kolbenstangenloser Zylinder,Kolben Ø 25 mm, Hub 400 mm

Bauart:

kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern

Werkstoffe:

Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl

Temperaturbereich:

-20°C bis +80°C

Betriebsdruck:

2 – 8 bar

Medien:

gefilterte und leicht geölte oder ungeölte Druckluft

Hublänge:

beliebig bis 6.000 mm, darüber auf Anfrage

Einbaulage:

beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden

Druckluftanschluss:

beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)

Ausführung:

mit Magnetkolben

Zylinderschaltertyp:

D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)

**bitte Wunschhub angeben

Weitere Eigenschaften:

Kolben Ø (mm)	25
Hub (mm)	400
Ausführung	Standardzylinder (LZ)
Reparatursätze (enthalten alle Verschleißteile)	LZ 25/2500 REP
Reparatursätze (Dämpfungsring und Nutring)	LZ 25 REP

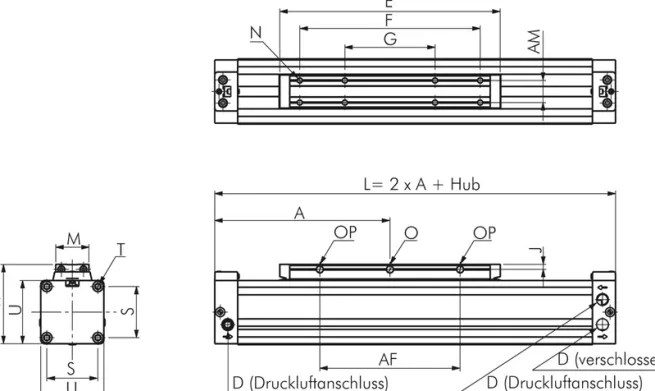

A (mm)	100
A1 (mm)	67,5
AF (mm)	70
AF1 (mm)	19
AM (mm)	13
B (mm)	45
D	G 1/8 (8 tief)
E (mm)	131
E1 (mm)	66
F (mm)	100
F1 (mm)	35
G (mm)	50
J (mm)	3,5
M (mm)	20,0
MF (mm)	66
N	M 4 (7 tief)
O (mm)	4,5
OP (mm)	4,4
S (mm)	33,0
T	M 4 (9 tief)
U (mm)	42
W (mm)	53,0
WF (mm)	64
Dämpfungsweg (mm)	18
Gewicht	1,8 kg / Stk.
