Kolbenstangenloser Zylinder,Kolben Ø 32 mm, Hub 900 mm

Bauart:

kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern

Werkstoffe:

Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl

Temperaturbereich:

-20°C bis +80°C

Betriebsdruck:

2 – 8 bar

Medien:

gefilterte und leicht geölte oder ungeölte Druckluft

Hublänge:

beliebig bis 6.000 mm, darüber auf Anfrage

Einbaulage:

beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden

Druckluftanschluss:

beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)

Ausführung:

mit Magnetkolben

Zylinderschaltertyp:

D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)

**bitte Wunschhub angeben

Weitere Eigenschaften:

Kolben Ø (mm)	32
Hub (mm)	900
Ausführung	Standardzylinder (LZ)
Reparatursätze (enthalten alle Verschleißteile)	LZ 32/2500 REP
Reparatursätze (Dämpfungsring und Nutring)	LZ 32 REP

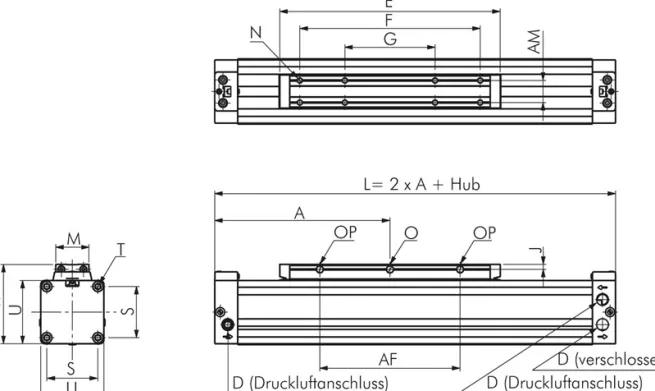

A (mm)	120
A1 (mm)	77,5
AF (mm)	100
AF1 (mm)	35
AM (mm)	16
B (mm)	55
D	G 1/8 (8 tief)
E (mm)	171
E1 (mm)	86
F (mm)	140
F1 (mm)	55
G (mm)	70
J (mm)	4,5
M (mm)	25,0
MF (mm)	80
N	M 5 (9 tief)
O (mm)	5,5
OP (mm)	5,3
S (mm)	41,0
T	M 5 (10 tief)
U (mm)	52
W (mm)	65,0
WF (mm)	78
Dämpfungsweg (mm)	24
Gewicht	4,7 kg / Stk.
