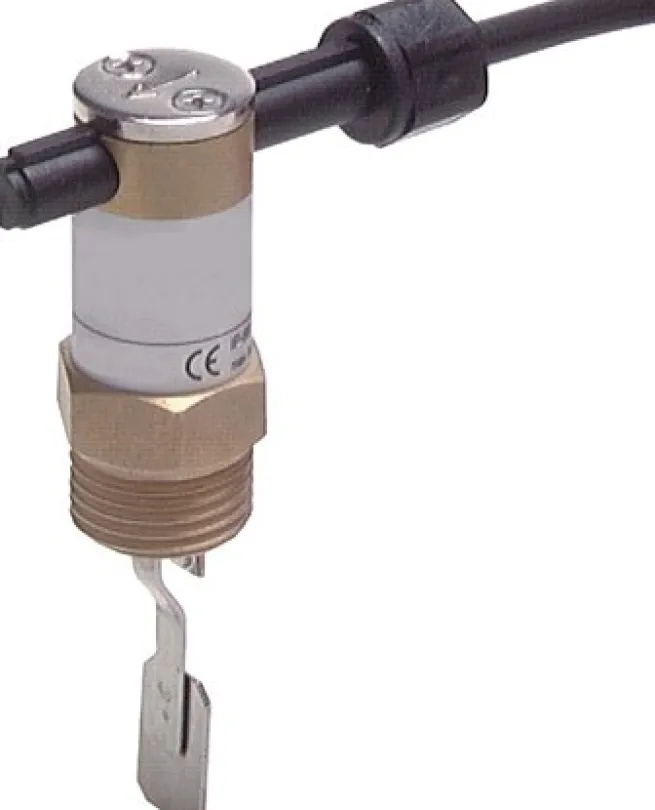

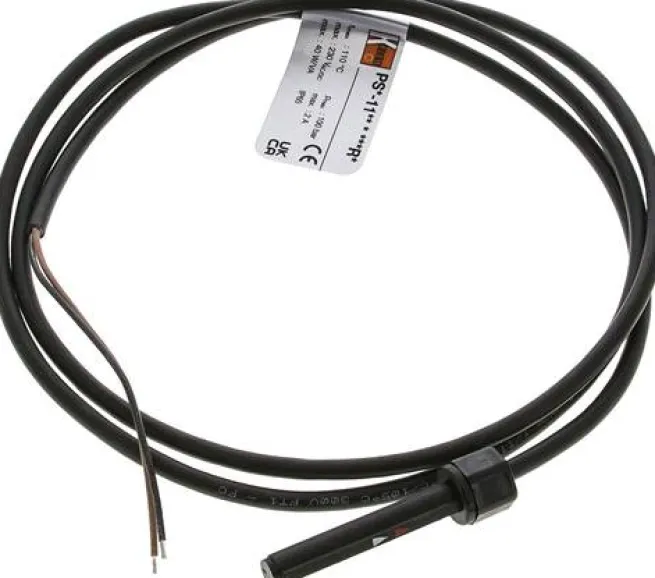

Kontakteinheit für Durchflusswächter

Anwendung:

Die Prallscheiben-Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.

Temperaturbereich:

Typ Messing: -20°C bis +70°C, Typ 1.4301: -10°C bis +110°C

Einbaulage:

Prallscheibe aufrecht stehend

Strömungsrichtung:

nur in eine Richtung

Elektrischer Anschluss:

1,5 m Kabel (2-adrig)

Schutzart:

IP 65

Schaltertyp:

Öffner oder Schließer

Schaltleistung:

230 V AC, 40 VA, max. 2 A / 230 V DC, 40 W, max. 2 A

Schaltbereich (ansteigender Durchfluss) in Abhängigkeit des Rohrdurchmessers (für Wasser):

DN 50: 68 – 90 l/min, DN 80: 183 – 250 l/min, DN 100: 320 – 400 l/min, DN 150: 700 – 917 l/min

Schaltbereich (nachlassender Durchfluss) in Abhängigkeit des Rohrdurchmessers (für Wasser):

DN 50: 61 – 83 l/min, DN 80: 170 – 233 l/min, DN 100: 300 – 383 l/min, DN 150: 667 – 900 l/min

Weitere Eigenschaften:

Ausführung	Ersatzteil: Kontakteinheit für Durchflusswächter
Gewicht	65 g / Stk.
