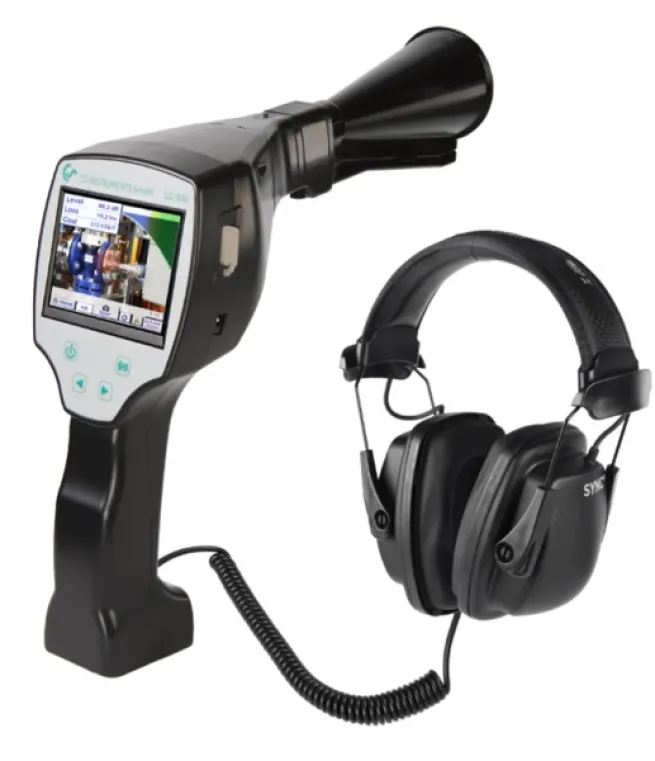

Leckagesuchgerät LD 500 Set inkl. einer integrierten Laser-Abstandsmessung

Das LD 500 ist die konsequente Weiterentwicklung

Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,…durchführen.

Produktmerkmale:

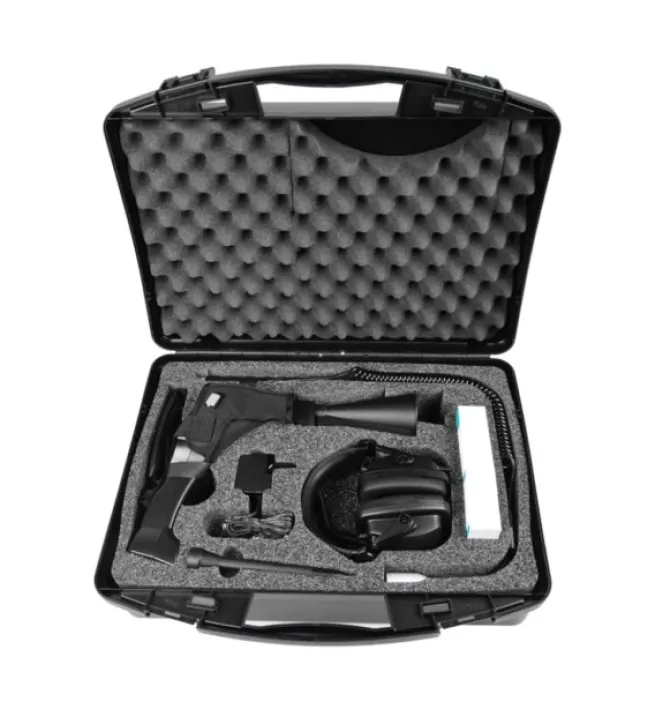

• Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung
• Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr)
• Finden Sie kleinste Leckagen auch in großen Entfernungen
• Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
• Machen Sie Bilder von Ihren Leckagen
• Beschreiben Sie die Leckage und notwendige Wartungsarbeiten
• Übertragen Sie die Leckagedaten via USB auf Ihren PC
• Erstellen Sie einen Report gemäß ISO 50001
• 9 Stunden Dauerbetrieb möglich
• Multi-User fähig durch Cloud solution
• Automatische Sensorerkennung

Technische Daten:

Arbeitsfrequenz:	40 kHz ± 2 kHz
Anschlüsse:	1.) 3,5 mm Klinkenstecker für Kopfhörer 2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes
Laser:	Wellenlänge: 645… 660nm Ausgangsleistung: < 1 mW (Laserklasse 2)
Display:	3,5″ Touchscreen
Schnittstelle:	USB
Datenlogger:	2 GB SD Speicherkarte (100 Mio. Werte)
Stromversorgung:	Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit
Umgebungstemperatur	0… +50°C
EMV:	DIN EN 61326
Auto level:	Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus
Sensivität:	min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten

Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert.

Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung:

• Bild der Leckagestelle
• Datum / Uhrzeit
• Firmenname / Abteilung / Maschine
• Größe der Leckage in Liter/min (Einheit einstellbar)
• Kosten der Leckage pro Jahr in € (Währung einstellbar)

Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können.

Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen.

Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben.

Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden.

Einsparpotential durch ein Leckage-Messgerät:

Lochdurchmesser	Luftverlust bei 6 bar	bei 12 bar	Energieverlust bei 6 bar	bei 12 bar	Kosten pro Jahr bei 6 bar	bei 12 bar
1 mm	1,1 l/s	2,0 l/s	0,4 kWh/h	1,1 kWh/h	320,00 €	880,00 €
3 mm	9,7l/s	18,0 l/s	3,5 kWh/h	9,7 kWh/h	2.800,00 €	7.760,00 €
5 mm	26,9 l/s	50 l/s	9,7 kWh/h	27,0 kWh/h	7.760,00 €	21.600,00 €
10 mm	107,8 l/s	200,1 l/s	38,8 kWh/h	108,1 kWh/h	31.040,00 €	86.480,00 €

Optional erhältlich:

• Auf Anfrage ist das Leckagesuchgerät LD510 auch ohne eine integrierte Laser-Abstandsmessung lieferbar
