METPOINT OCV compact

Original price was: €9,799.70.Current price is: €109.13.

SKU: SKU3ttmkpTE Categories: Artikel Zur Restölmessung, Messtechnik Tag: BEKO TECHNOLOGIES Brand: BEKO TECHNOLOGIES

Description
Reviews (0)

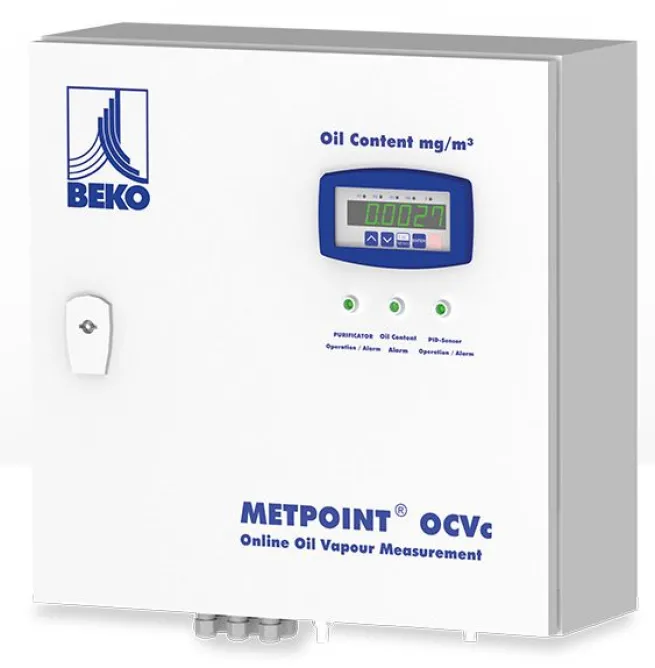

METPOINT OCV Überwachungssystem für Restölgehalt in Druckluft

Das METPOINT® OCV ist ein intelligentes System zur Überwachung der Druckluft und wurde speziell für die Kontrolle des Restölgehaltes (ISO 8573-1 Klassen 1-4) in Druckluftsystemen entwickelt. Bitte beachten Sie die METPOINT® OCV compact Installationsbedingungen: Druckbereich: 3-16 bar (höhere Drücke mit Reduzierventil möglich) Temperaturbereich der Druckluft: 5-45 °C Drucktaupunkt: max. +10°Ctd oder max. 40% rel. Feuchte Hinweis: Es wird eine Installation mit dem öl- und fettfreien Kugelhahn und einem Bypass empfohlen. Dies vereinfacht die Demontage zu Servicezwecken.

Das METPOINT ® OCV ist ein intelligentes Druckluftüberwachungssystem und wurde speziell für die Überwachung von Restölgehalten (Öldampf)/Kohlenwasserstoffen
in Druckluftsystemen,
gemäß ISO 8573-1 in Bezug auf Druckluftqualität entwickelt.
Hinweis: Es wird eine Installation zusammen mit dem öl- und fettfreien Kugelhahn bzw. mit einem Bypass empfohlen.

Technische Daten:

Messmedium	Druckluft, frei von aggressiven, korrosiven, ätzenden, giftigen, entzündlichen und brandfördernden Bestandteilen. Der Einsatz einer der Messaufgabe angepassten Druckluft-Aufbereitung ist notwendig.
Messgröße	Restölgehalt in mg Öl/Norm m³ bezogen auf 1,0 bar[a], +20 °C, 0 % relative Feuchte, gemäß ISO 8573-1
Erkennbare Substanzen	Polyalphaolefine, aromatische und aliphatische Kohlenwasserstoffe, funktionelle Kohlenwasserstoffe
Einsatzbereiche	Nach Aktivkohlefilter, nach Aktivkohle-Adsorber, nach BEKOKAT ® (katalytischem Konverter), nach ölfrei verdichtendem Kompressor, jeweils mit vorgeschalteter Filtration und Trocknung
Umgebungstemperatur	+5 °C … +45 °C, rel. Feuchte = 75 % ohne Betauung
Lagertemperatur	+5 °C … +50 °C
Umgebungsdruck	800 … 1200 mbar [a]
Drucktaupunkt	max. +10 °Ctd
Drucklufttemperatur	+5 °C … +50 °C
Betriebsüberdruck	3 … 16 bar[ü], optionaler Druckminderer vorschaltbar für bis 300 bar [e]

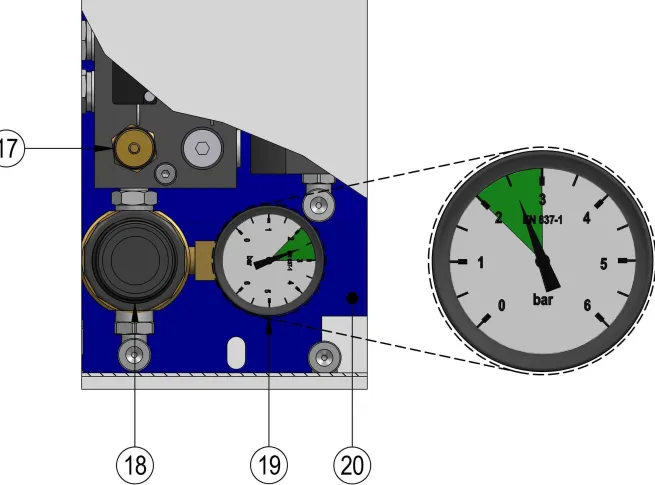

Einstellung Betriebsdruck	Mittels integriertem Druckminderer mit Anzeige
Messgas-Feuchte	= 40 % rel. Feuchte, Drucktaupunkt max. +10 °C, nicht kondensierbare Feuchte
Druckluft-Anschluss	G1/8 Innengewinde nach ISO 228-1
Messwerte	mg/Norm m³, druck- und temperaturkompensiert
Messbereich	= 0,01 … 2,500 mg/m³

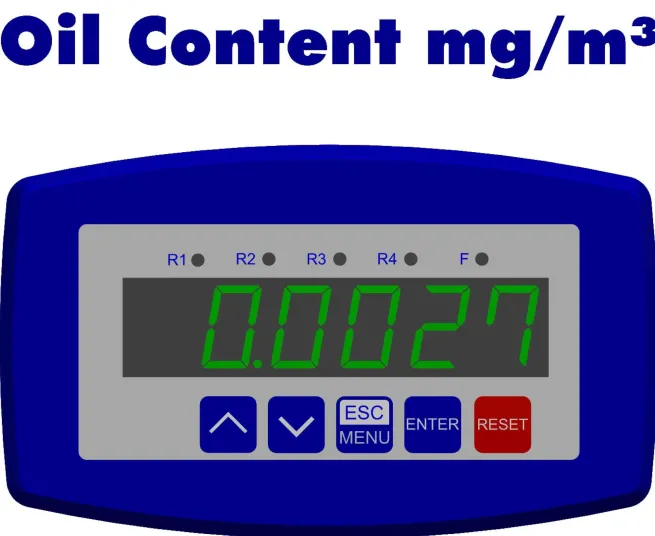

Messwertanzeige	alle 4 Sekunden ein neuer Messwert
Kalibrierter Messbereich	= 0,01 … 1,25 mg/m³ Restölgehalt, gemäß ISO 8573-1
Nachweisgrenze (Restöl)	0,001 mg/m³
Messbereich und Genauigkeit	= 0,01 … 0,5 mg/m³ ± 0,003 = 0,5 … 1,0 mg/m³ ± 0,10 = 1,0 … 2,5 mg/m³ ± 0,10
Messgas-Durchfluss	ca. 1,20 Norm Liter / Minute, bezogen auf 1,0 bar [a] und +20 °C, im entspannten Zustand
Anzeige der Einhaltung einer ISO Restöldampf-Klasse	Als LED (rot/grün), konfigurierbar
Referenzgaserzeugung	Integrierter katalytischer Konverter
Spannungsversorgung	100 … 240 VAC / 1 Ph. / PE / 50 … 60 Hz / ± 10 %
Schutzart	IP54 / DIN EN 60529
Ausgänge	4 … 20 mA Analogausgang, 2-Leitersystem, RS-485, MODBUS RTU für die MesswertÜbertragung, 1 Alarmkontakt, Schließer

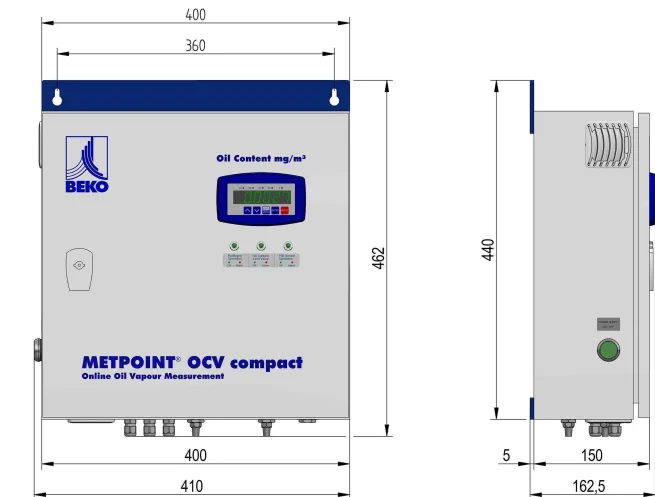

Abmessungen (mm)	410 x 440 x 163 (B x H x T)
Gewicht	ca. 16,3 kg

Lieferumfang:

OCV compact Messsystem, anschlussfertig mit Stromkabel, 2,5 m
Werkskalibrierprotokoll (wird separat zur Verfügung gestellt)
Installations- und Betriebsanleitung
Transportverpackung, wird zum Rücktransport für Kalibrierung und Wartung benötigt
