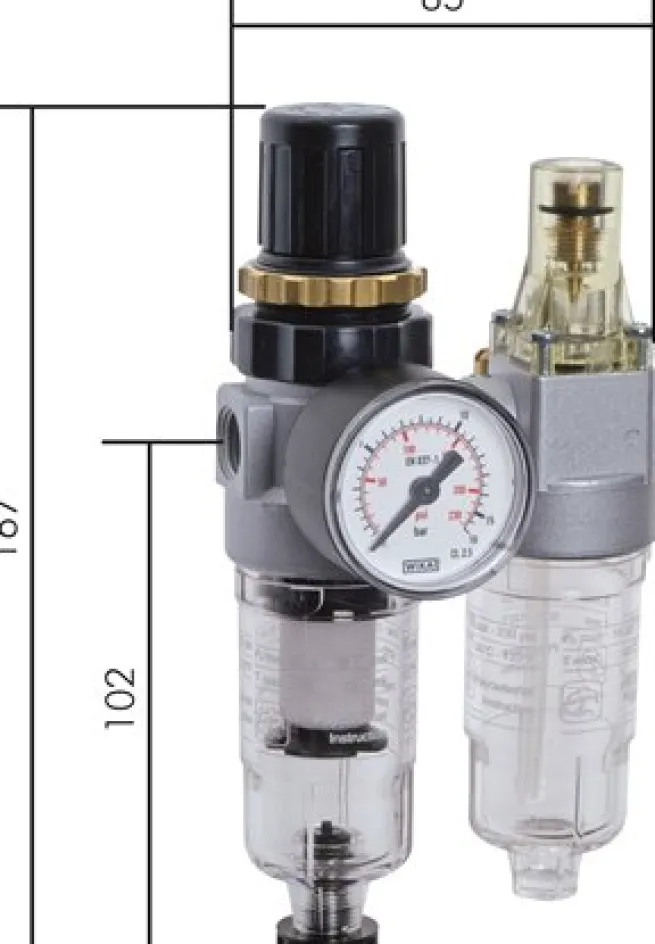

Mini-Wartungseinheit, 2-tlg., G 1/4″, 0,1 – 3 bar, Metallbehälter

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini:Federhaube: POM)

Temperaturbereich:

-10°C bis +60°C

Eingangsdruck:

1,5 – 16 bar (mit Metallbehälter 1,5 – 25 bar, Baureihe 8: 1,5 – 20 bar)

Kondensatentleerung:

halbautomatisch**

Medien:

Druckluft, neutrale Gase

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •Befüllung mit Öl unter Druck möglich

Ausführung:

Filterregler rücksteuerbar, mit angebautem Öler

Manometeranschluss:

G 1/8″

Schalttafelgewinde:

M 30 x 1,5

max. Kondensatmenge:

16 cm?

Porenweite im Filter:

5 ?m

Öleransprechgrenze (bei 6 bar):

40 l/min

Ölvorrat:

17 cm?

Öldosierung bei 250 l/min:

2 – 5 Tropfen/10 min

Lieferumfang:

Wartungseinheit einschließlich 40 mm Manometer

Optional:

Ausführung mit Metallbehälter*** (1,5 – 25 bar) -M, Ablassautomatik**** -AM, Ablassautomatik drucklos geschlossen**** (0 – 16 bar) -AMNC

Vorteile:

•Handrad kann durch Herunterdrücken arretiert werden

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Tropfaufsatz aus Kunststoff, ****in Verbindung mit Metallbehälter max. 16 bar

Weitere Eigenschaften:

Gewinde	G 1/4″
Druckregelbereich (bar)	0,1 – 3
Behälterausführung	Metallbehälter ohne Sichtrohr
Kondensatablass	halbautomatisch
Manometeranzeige (bar)	0 – 4
Befestigungswinkel	WHM 30
Eingangsdruck (bar)	1,5 – 25
