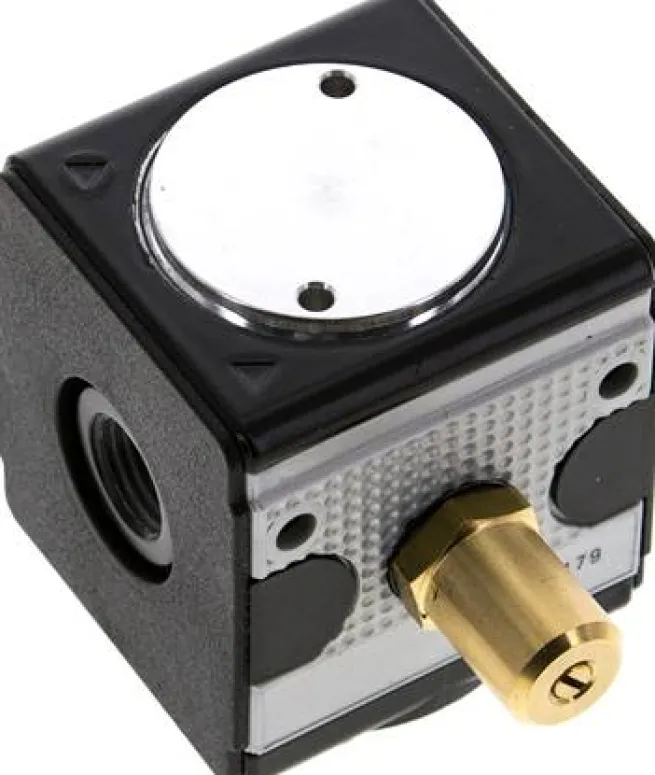

MULTIFIX Anfahrventil, G 1/4″, Multifix 1

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Temperaturbereich:

-10°C bis +60°C

Vorteile:

•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.

Anwendung:

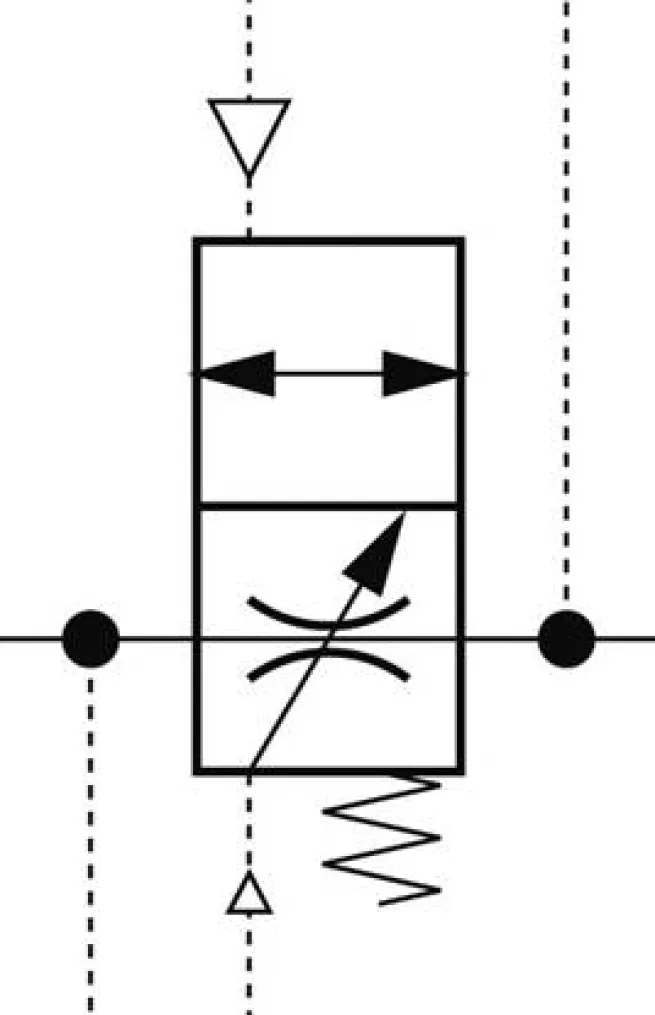

Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.

Eingangsdruck:

2 – 16 bar (Baugröße 0: 2,5 – 16 bar, mit Koppelpaket max. 12 bar)

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)

Achtung:

Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!

Weitere Eigenschaften:

Baureihe	Multifix 1
Gewinde	G 1/4″
Durchfluss (L/min)	1000

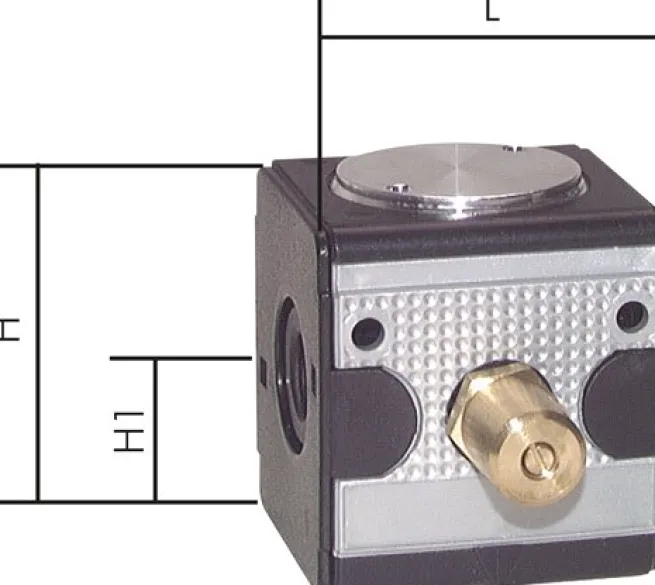

H (mm)	54
H1 (mm)	27
L (mm)	48
Befestigungswinkel	W 1
Koppelpaket	KP 1
Eingangsdruck (bar)	2 – 16
Gewicht	330 g / Stk.
