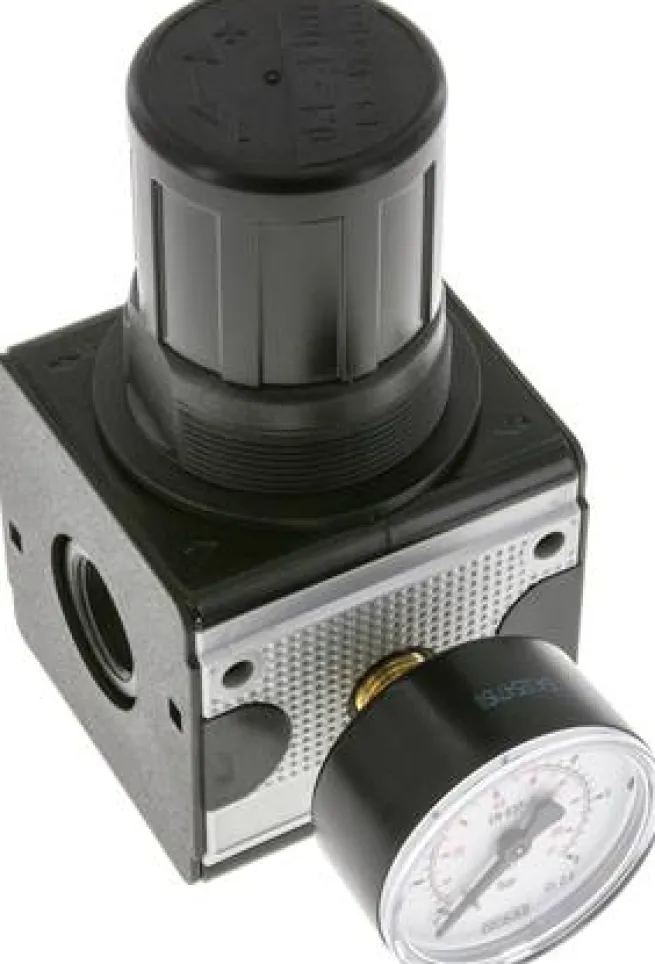

MULTIFIX Druckregler, Reihenmont. G 1/2″, 0,1 – 3bar, Multifix 2

Ausführung:

Druckregler rücksteuerbar (mit Sekundärentlüftung)

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR

Temperaturbereich:

-10°C bis +60°C

Manometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):

G 1/4″ (Baureihe 0: G 1/8″)

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werden

Eingangsdruck:

max. 16 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)

Lieferumfang:

Druckregler einschließlich Manometer (Baureihe 0 &amp 1: 40 mm (G 1/8″), Baureihe 2: 50 mm (G 1/4″))

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)

Optional:

abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11

Vorteile:

•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang ist gegenüber dem Manometer angeordnet (Baureihe 0 &amp 1: G 1/4″, Baureihe 2: G 1/2″)

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall

Weitere Eigenschaften:

Baureihe	Multifix 2
Gewinde Eingang	G 1/2″
Gewinde Ausgang	G 1/2″
Druckregelbereich (bar)	0,1 – 3
Manometeranzeige (bar)	0 – 4
Durchfluss*** (L/min)	8500
Befestigungswinkel	W 2
Befestigungswinkel mit Schalttafelmutter	MW 2
Koppelpaket	KP 2

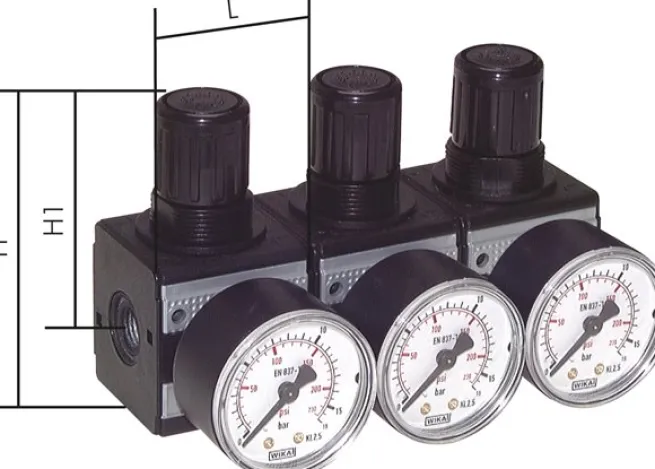

H (mm)	135
H1 (mm)	100
L (mm)	69
Schalttafelgewinde	M 50×1,5
Gewicht	900 g / Stk.
