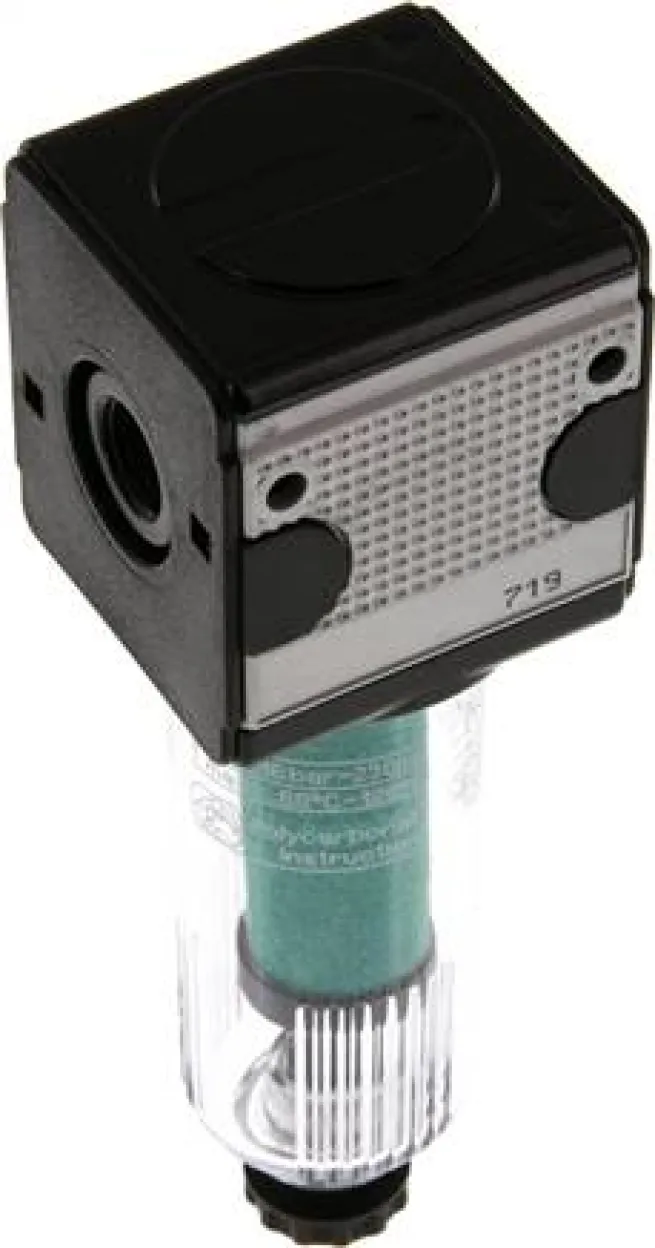

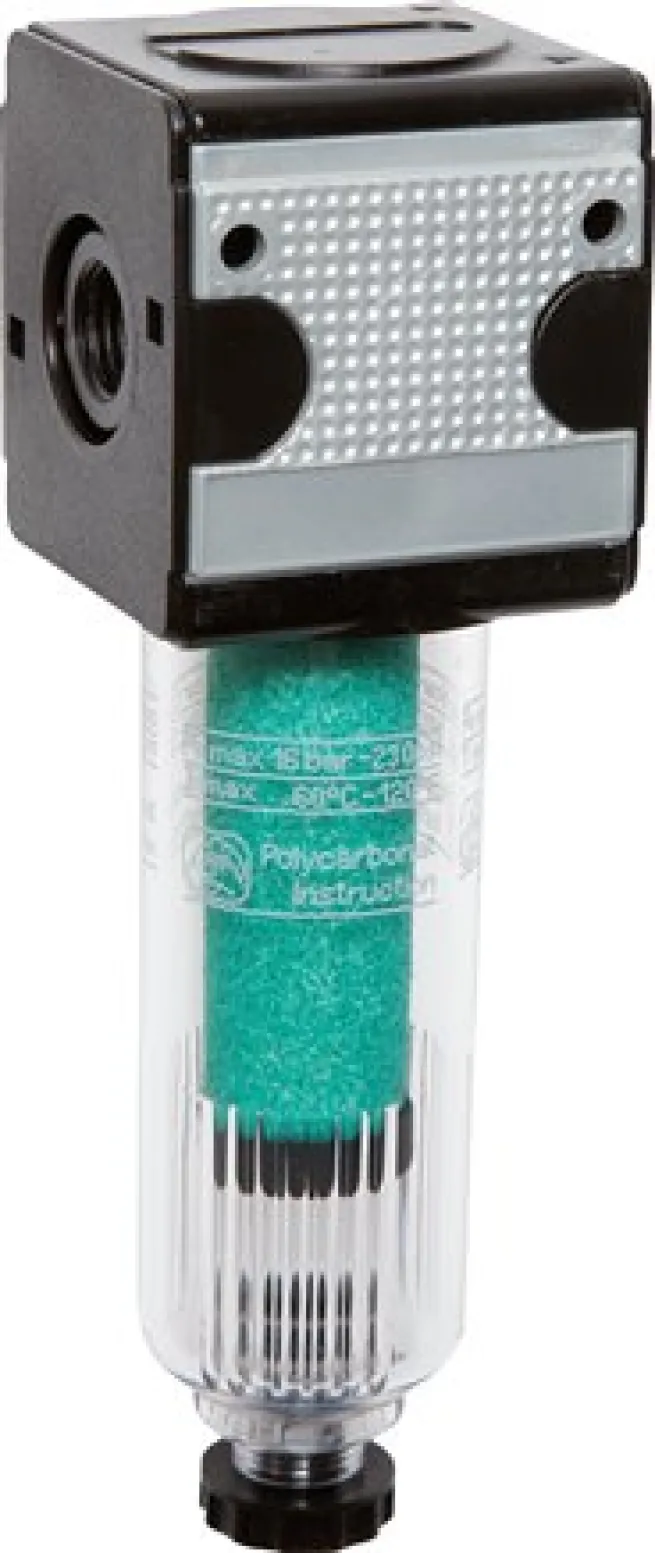

MULTIFIX Feinfilter (Submikrofilter) G 1/4″, Multifix 1

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder Polycarbonat

Temperaturbereich:

-10°C bis +60°C

Medien:

Druckluft, neutrale Gase

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)

Vorteile:

•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.

Hinweis zu halbautomatischem Kondensatablass:

Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.

Anwendung:

Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.

Staubabscheidung:

> 0,01 ?m (99,999 %)

Restölgehalt:

0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)

Eingangsdruck:

1,5 – 16 bar, mit Metallbehälter max. 20 bar** (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)

Optional:

Baureihe 0 (nur Typ FX 018), 1 &amp 2: Schutzkorb -S, Baureihe 2 &amp 4: Metallbehälter mit Sichtrohr -M, Baureihe 1, 2 &amp 4: automatischer Ablass -AM, Ablassautomatik drucklos geschlossen (0 – 16 bar) -AMNC

*bei Eingangsdruck 6 bar und 0,1 bar Druckverlust, **Metallbehälter mit Ablassautomatik AM/AMNC: max. 16 bar

Weitere Eigenschaften:

Ausführung	Feinfilter (Submikrofilter)
Baureihe	Multifix 1
Gewinde	G 1/4″
optimaler Durchfluss* (L/min)	280
Behälterausführung	Kunststoffbehälter
Kondensatablass	halbautomatisch
Behältervolumen (cm3)	10
H (mm)	156
H1 (mm)	129
L (mm)	48
Befestigungswinkel	W 1
Koppelpaket	KP 1
Ersatzfilter	X 23/70
Eingangsdruck (bar)	1,5 – 16
Gewicht	300 g / Stk.
