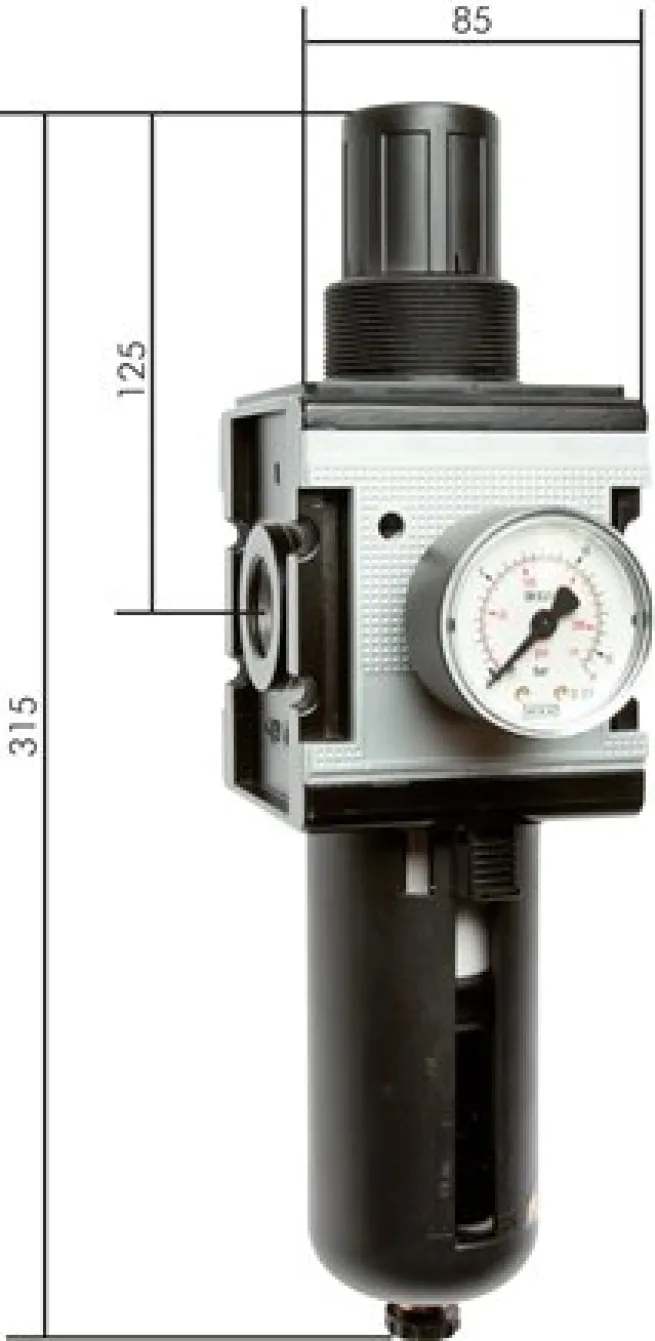

MULTIFIX Filterregler, G 1″, 0,5 – 16bar, Baureihe 4

Ausführung:

Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und Sinterfilter

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat

Temperaturbereich:

-10°C bis +60°C

Eingangsdruck:

1,5 – 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 – 12 bar)

Manometeranschluss:

G 1/4″ (Baureihe 0: G 1/8″)

Porenweite im Filter:

5 ?m (Baureihe 5: 40 ?m)

Kondensatentleerung:

halbautomatisch****

Medien:

Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werden

max. Kondensatmenge:

87 cm?

Schalttafelgewinde:

87 cm?

Lieferumfang:

Filterregler einschließlich 50 mm Manometer

Durchfluss:

12000 l/min **

Eigenluftverbrauch:

max. 1,5 l/min

Optional:

Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 – 16 bar) -AMNC

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.

Weitere Eigenschaften:

Ausführung	Filterregler
Gewinde	G 1″
Druckregelbereich (bar)	0,5 – 16
Behälterausführung	Kunststoffbehälter mit Schutzkorb
Kondensatablass	halbautomatisch
Manometeranzeige (bar)	0 – 25
Befestigungswinkel	W 4
Koppelpaket	KP 4
Eingangsdruck (bar)	1,5 – 16
Gewicht	1,3 kg / Stk.
