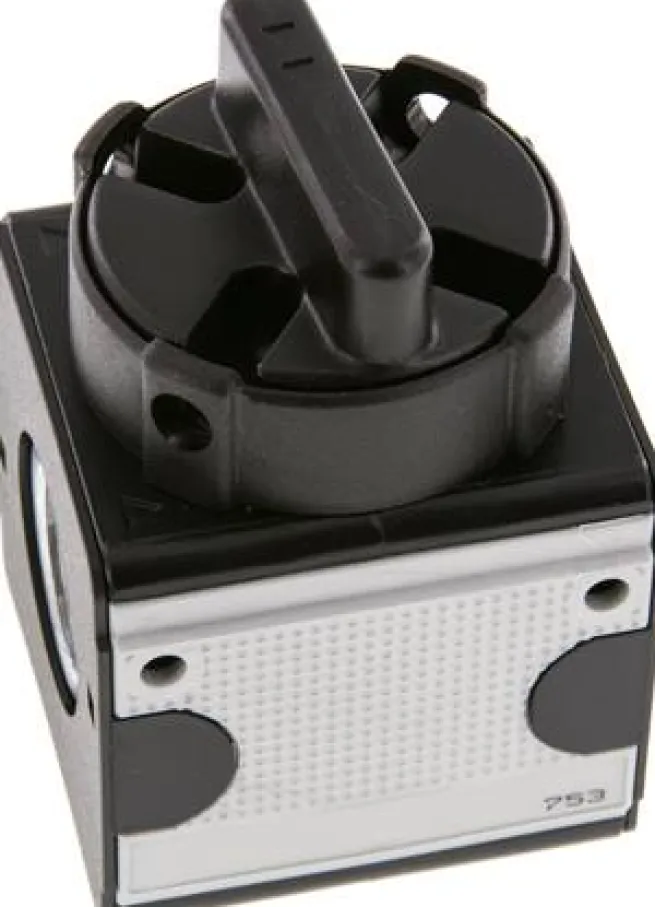

MULTIFIX Kugelhahn, G 3/4″, Multifix 2

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Temperaturbereich:

-10°C bis +60°C

Vorteile:

•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.

Eingangsdruck:

0 – 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)

Lieferumfang:

Kugelhahn ohne Schalldämpfer in Abluftgewinde

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4 &amp 5)

Vorteile:

•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Typ Standard ist durch Vorhangschloss VHS 20 abschließbar (Seite 538)

*Kugelhahn wird mit einer Seite Gewinde, andere Seite Flanschanschluss geliefert. Um beiderseits Gewinde zu erhalten, verwenden Sie bitte eine Anschlussplatte

Weitere Eigenschaften:

Ausführung	Kugelhahn
Baureihe	Multifix 2
Bauform	Standard
Gewinde Eingang	G 3/4″
Gewinde Ausgang	G 3/4″
Abluftgewinde	G 1/2″
Durchfluss (L/min)	11000

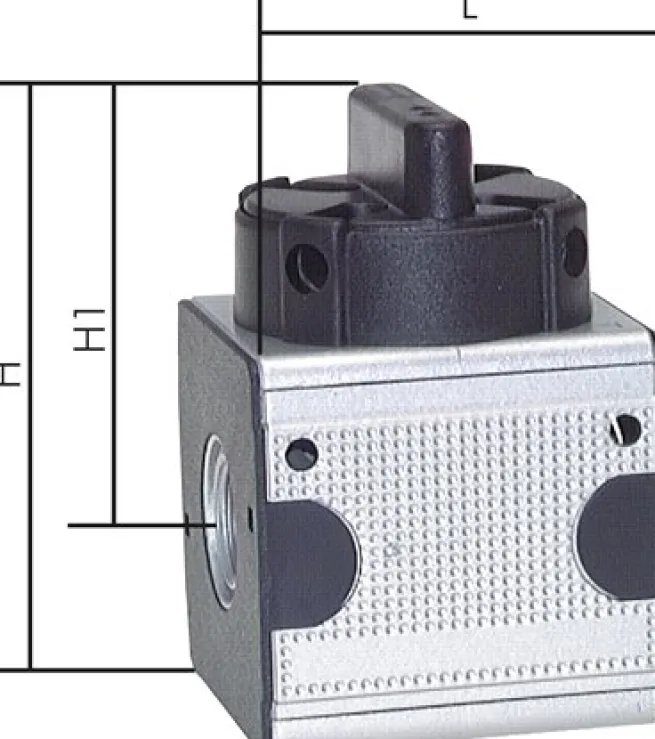

H (mm)	103
H1 (mm)	70
L (mm)	69
Befestigungswinkel	W 2
Koppelpaket zur Verkopplung mit Standardbauform	KP 2
Koppelpaket zur Verkopplung mit schmaler Bauform	KPS 2
Abluftschalldämpfer	SD 12 F
Gewicht	800 g / Stk.
