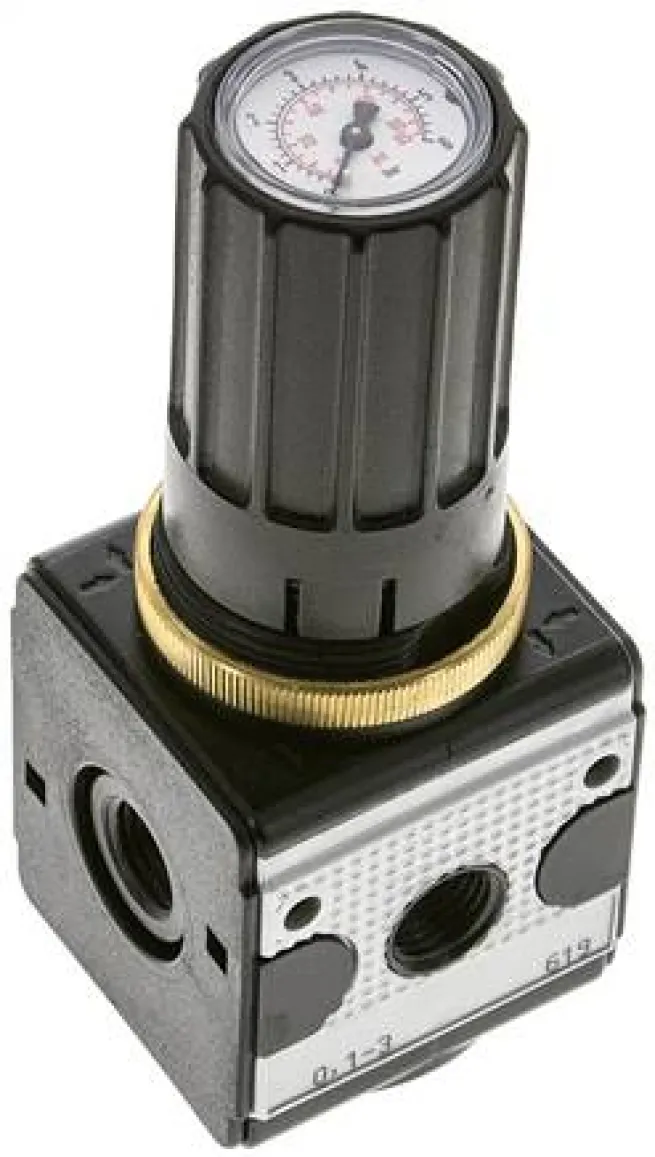

MULTIFIX Manometerregler, Reihenmontage, G 1/4″, Multifix 10,1-3 bar

Ausführung:

Druckregler rücksteuerbar (mit Sekundärentlüftung)

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR

Temperaturbereich:

-10°C bis +60°C

Manometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):

G 1/4″ (Baureihe 0: G 1/8″)

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werden

Eingangsdruck:

max. 16 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)

Schalttafelgewinde:

M 36×1,5

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Vorteile:

•im Handrad integriertes Manometer, geeignet für den Einbau in Schalttafeln, •Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang ist an dem Manometeranschluss oder an dem gegenüber angeordneten G 1/4″ Innengewinde (verschlossen).

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall

Weitere Eigenschaften:

Baureihe	Multifix 1
Gewinde Eingang	G 1/4″
Gewinde Ausgang (vorne)	G 1/4″
Gewinde Ausgang (hinten)	G 1/4″
Druckregelbereich (bar)	0,1 – 3
Durchfluss** (L/min)	2250
Manometeranzeige (bar)	0 – 6
Koppelpaket	KP 1

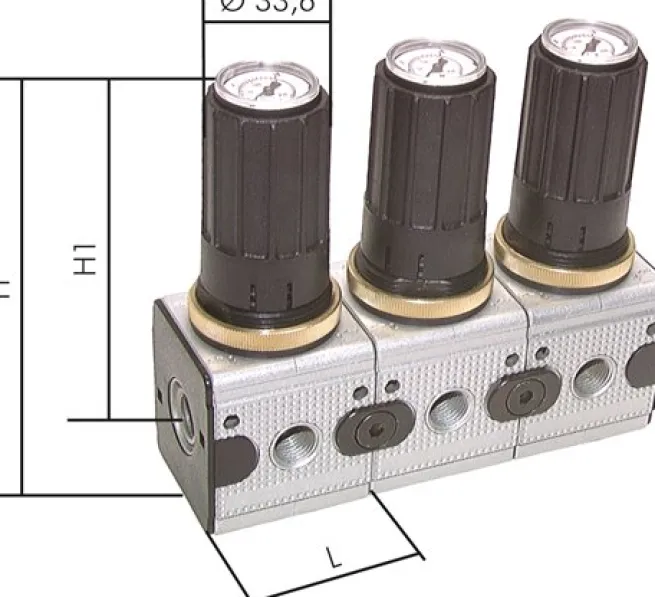

H (mm)	120,6
H1 (mm)	94,6
L (mm)	48
Gewicht	380 g / Stk.
