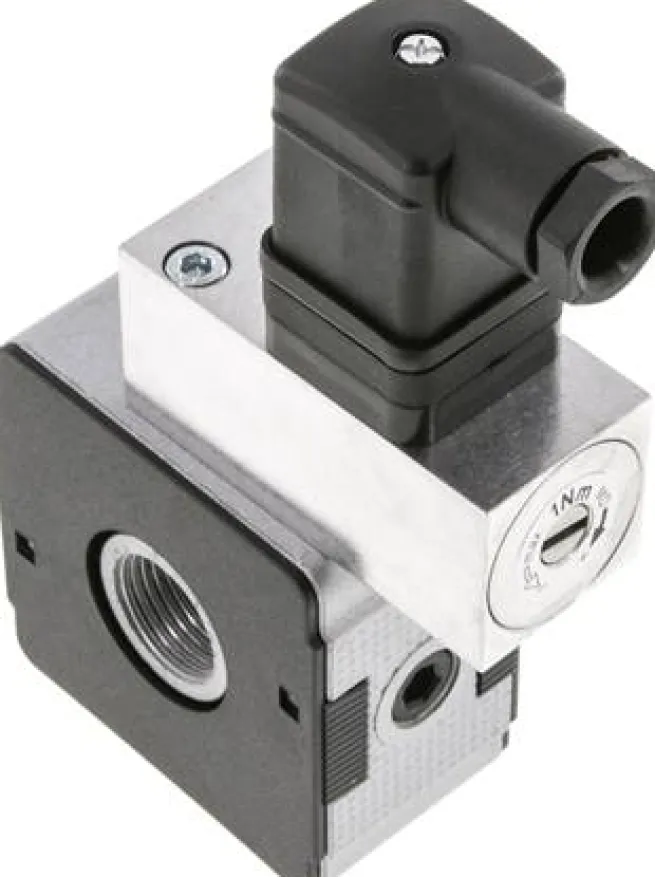

MULTIFIX Verteilerblock mit PE-Wandler, G 1/2″, Multifix 2

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR

Medien:

geölte und ungeölte Druckluft, neutrale Gase

Temperaturbereich:

-10°C bis +60°C

Vorteile:

•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.

Eingangsdruck:

0 – 16 bar (Baureihe 0: 0 – 10 bar)

Schaltertyp:

1 x Wechsler (Baureihe 0: 1 x Schließer)

Schaltleistung:

DC: 12 – 30 V, max. 3 A / 90 W, AC: 12 – 250 V, max. 5 A / 750 VA (Baureihe 0: max. 24 V AC / DC, max. 100 VA)

Einstellbereich des Druckschalters:

0,2 – 16 bar (Baureihe 0: 1 – 10 bar)

Schutzart:

IP 65 (Steckergröße 3 (4-polig), Baureihe 0: Schraubklemmen M 2)

*Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.

Weitere Eigenschaften:

Baureihe	Multifix 2
Bauform	schmal

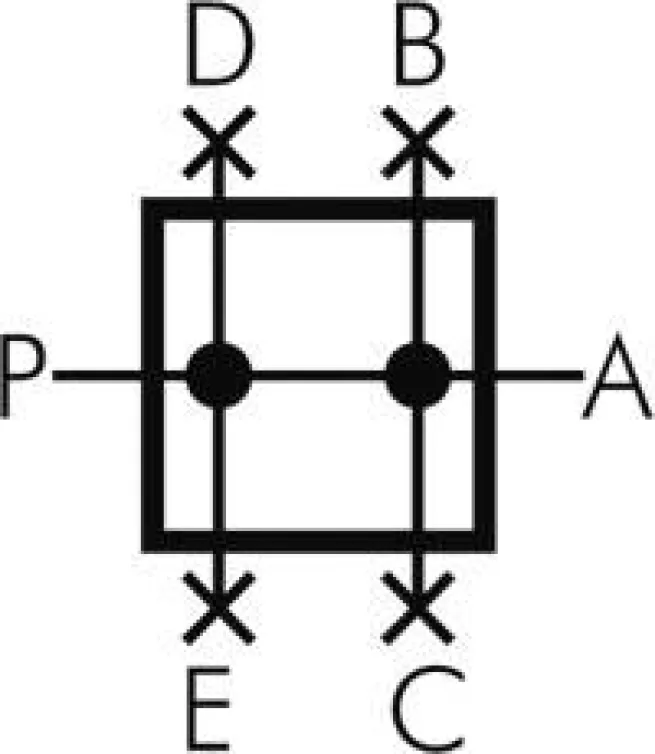

Gewinde P/A (Eingang/Ausgang)	G 1/2″
Gewindeabgang C (unten)	G 3/8″
Gewindeabgang D (vorne)	G 1/4″
Gewindeabgang E (hinten)	G 1/4″
Durchfluss P-A (L/min)	11000
Durchfluss P-C (L/min)	3450
Durchfluss P-D (L/min)	2600
Durchfluss P-E (L/min)	2600

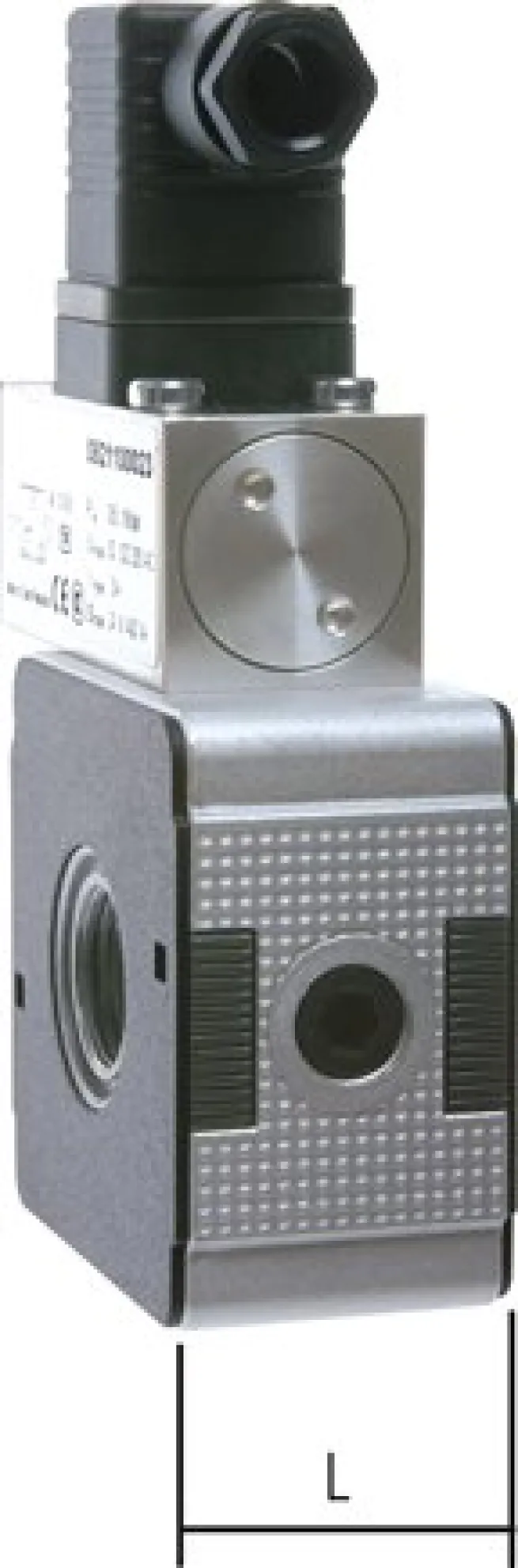

L (mm)	39
Koppelpaket zur Verkopplung mit Standardbauform	KPS 2
Koppelpaket zur Verkopplung mit schmaler Bauform	KPSS 2
Eingangsdruck (bar)	0 – 16
Einstellbereich des Druckschalters (bar)	0,2 – 16
Gewicht	600 g / Stk.
