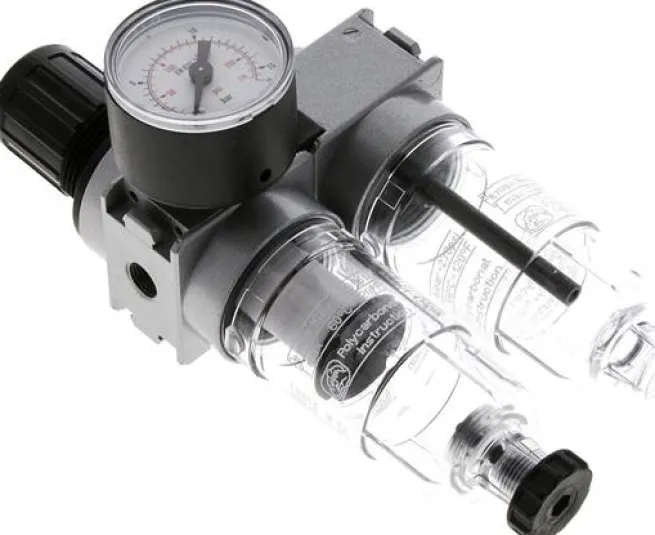

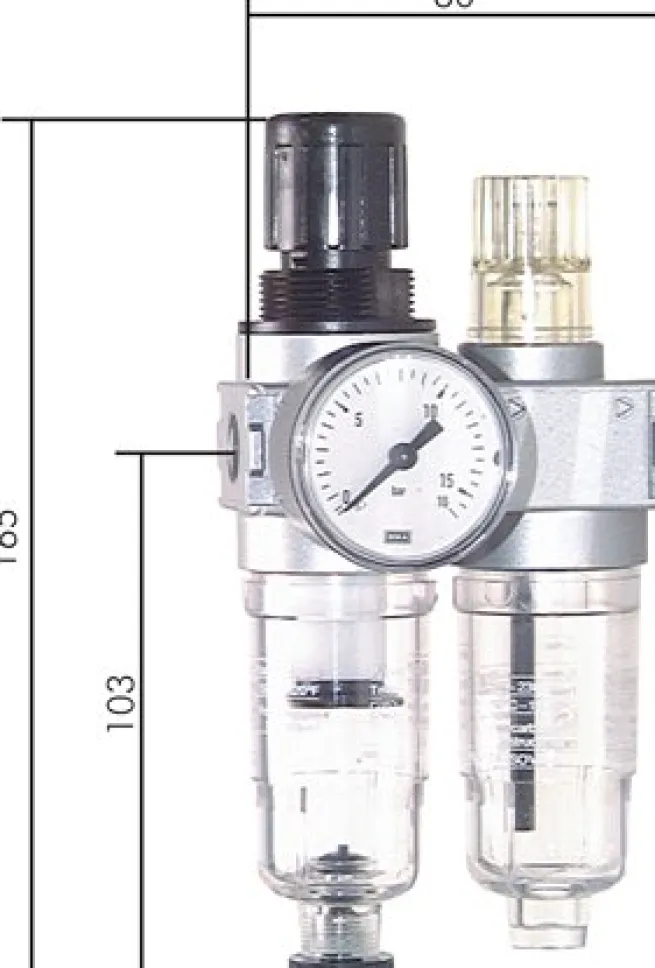

MULTIFIX Wartungseinheit (0), 2-tlg., G 1/8″, 0,5 – 10 bar

Ausführung:

Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat

Temperaturbereich:

-10°C bis +60°C

Manometeranschluss:

G 1/4″ (Baureihe 0: G 1/8″)

Porenweite im Filter:

5 ?m (Baureihe 5: 40 ?m)

Kondensatentleerung:

halbautomatisch****

Medien:

Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werden

Eingangsdruck:

1,5 – 12 bar

max. Kondensatmenge:

16 cm?

Schalttafelgewinde:

M 30×1,5

Öldosierung bei 500 l/min:

ca. 5 – 10 Tropfen/min

Ölvorrat:

35 cm?

Öleransprechgrenze (bei 6 bar):

26 l/min

Durchfluss:

26 – 700 l/min *****

Lieferumfang:

Wartungseinheit einschließlich 40 mm Manometer

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)

Optional:

abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Metallbehälter** ohne Sichtrohr -MB, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 – 12 bar) -AMNC

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall

Weitere Eigenschaften:

Ausführung	Wartungseinheit
Gewinde	G 1/8″
Druckregelbereich (bar)	0,5 – 10
Behälterausführung	Kunststoffbehälter
Kondensatablass	halbautomatisch
Manometeranzeige (bar)	0 – 16
Befestigungswinkel	W 0
Befestigungswinkel mit Schalttafelmutter	MW 1
Koppelpaket	KP 0
Eingangsdruck (bar)	1,5 – 12
Gewicht	600 g / Stk.
