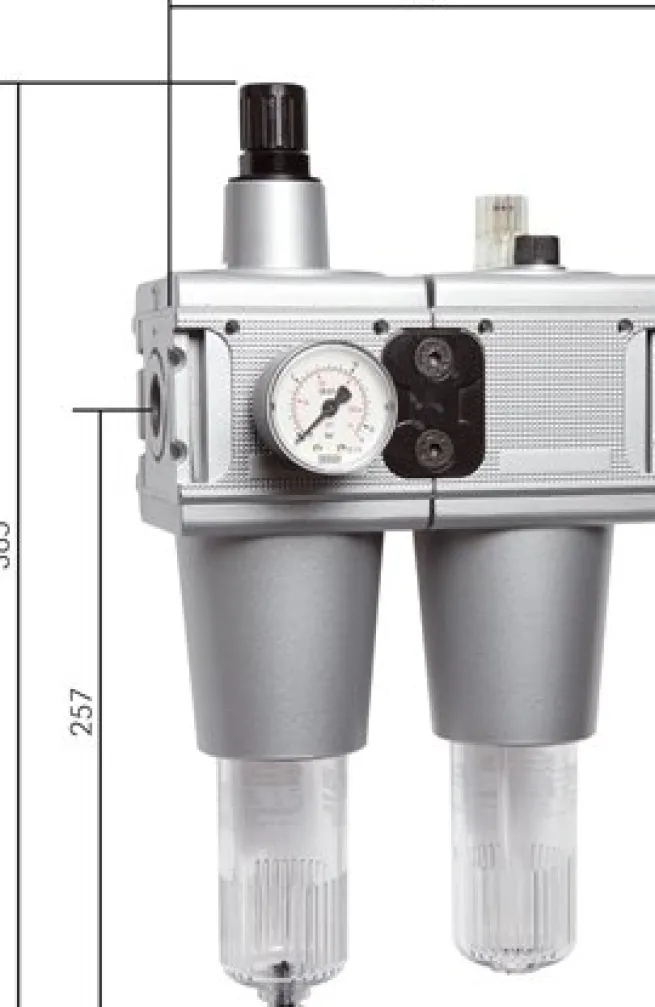

MULTIFIX Wartungseinheit (5), 2-tlg., G 1″, 0,2 – 6 bar

Ausführung:

Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat

Temperaturbereich:

-10°C bis +60°C

Manometeranschluss:

G 1/4″ (Baureihe 0: G 1/8″)

Porenweite im Filter:

5 ?m (Baureihe 5: 40 ?m)

Kondensatentleerung:

halbautomatisch****

Medien:

Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werden

Eingangsdruck:

1,5 – 16 bar

max. Kondensatmenge:

125 cm?

Schalttafelgewinde:

M 30×1,5

Eigenluftverbrauch:

max. 0,5 l/min

Öldosierung bei 1000 l/min:

ca. 1 – 2 Tropfen/min

Ölvorrat:

450 cm?

Öleransprechgrenze (bei 6 bar):

800 l/min

Durchfluss:

800 – 13500 l/min *****

Lieferumfang:

Wartungseinheit einschließlich 50 mm Manometer

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)

Optional:

abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 – 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si

Vorteile:

•Befüllung mit Öl unter Druck möglich

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar Druckabfall

Weitere Eigenschaften:

Ausführung	Wartungseinheit
Gewinde	G 1″
Druckregelbereich (bar)	0,2 – 6
Behälterausführung	Kunststoffbehälter
Kondensatablass	halbautomatisch
Manometeranzeige (bar)	0 – 10
Befestigungswinkel	W 5
Koppelpaket	KP 5
Eingangsdruck (bar)	1,5 – 16
Gewicht	4,3 kg / Stk.
