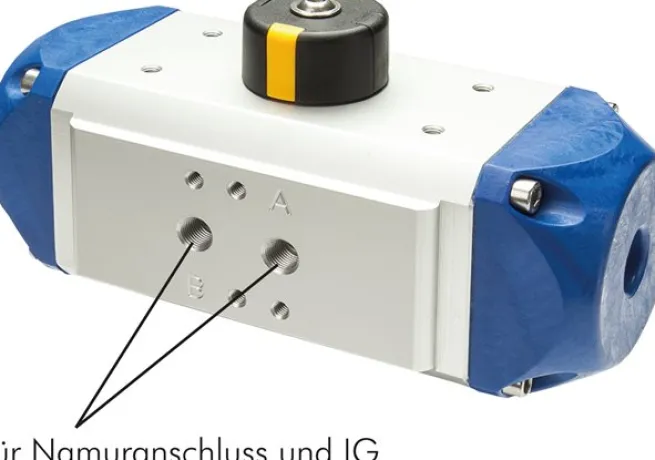

Pneumat. Drehantrieb Gr. 6, doppeltwirkend, F05 (Vierkant 11)

Werkstoffe:

Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBR

Temperaturbereich:

-20°C bis +80°C

Steuerdruck:

2,5 – 10 bar (geringere Drücke auf Anfrage)

Eigenschaften:

•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)

Optional:

FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -V

Achtung:

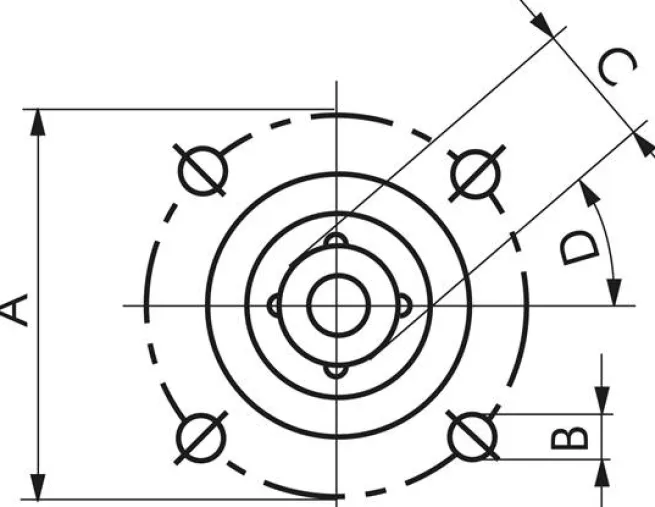

Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:

•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) – Maß A und B, •Größe des Vierkants – Maß C, •benötigtes Drehmoment (wenn bekannt)

Weitere Eigenschaften:
