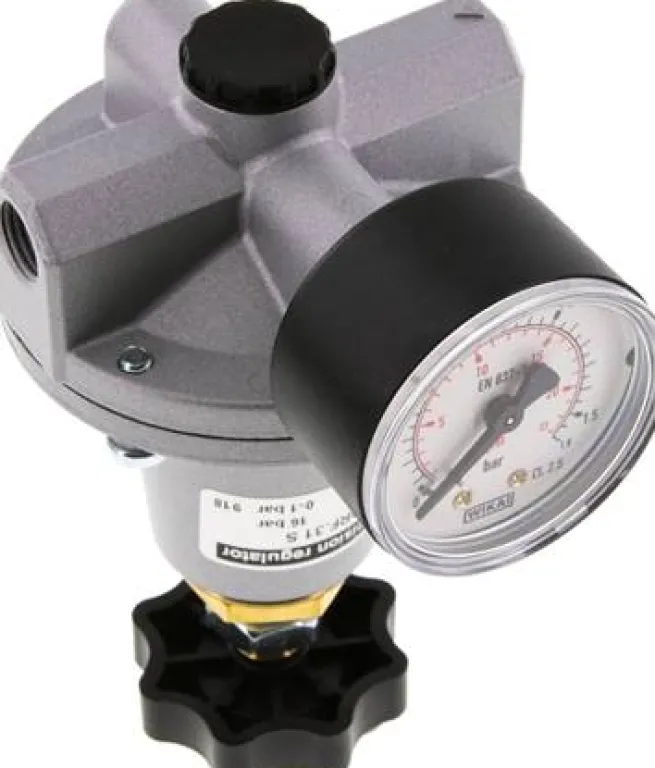

Präzisionsdruckregler G 1/4″, 0,1 – 3 bar Standard 3

Anwendung:

Präzisionsdruckregler werden eingesetzt, wo bei kleinen Durchflussmengen größte Konstanz des Sekundärdruckes erforderlich ist. Die gute Regel- und Durchflusscharakteristik wird dadurch erreicht, dass das Verhältnis der Membrane zur Ventilsitzfläche sehr groß ist. Der Regler ist gegenüber Eingangsdruckschwankungen weitgehendst unabhängig, hat keinen Eigenluftverbrauch und kann mit „normal“ gefilterter Druckluft verwendet werden.

Ausführung:

Druckregler rücksteuerbar (mit Sekundärentlüftung)

Werkstoffe:

Körper: Zink Druckguss Z410, Membrane und Dichtungen: FKM

Temperaturbereich:

-10°C bis +60°C

Eingangsdruck:

max. 16 bar

Manometeranschluss:

G 1/4″

Schalttafelgewinde:

M 20×1,5

Medien:

Druckluft, neutrale Gase

Lieferumfang:

Druckregler einschließlich 50 mm Manometer

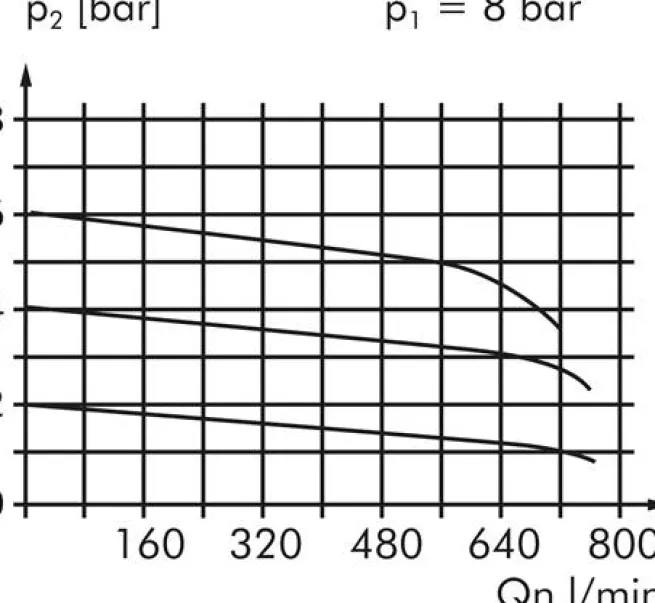

Durchfluss:

550 l/min, Sekundärentlüftung: 100 l/min

Eigenluftverbrauch:

keiner (Präzisionsdruckregler mit Feedback-Anschluss: geringer Eigenluftverbrauch)

Regelgenauigkeit:

? 7,5 mbar

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite, •feine Regelung des Druckes unabhängig von Vordruck, •kein Eigenluftverbrauch, •robuste Bauform, keine Feinfilterung der Druckluft notwendig

*Sonderregler für Ansteuerung von Volumenbooster (Feedback-Leitung von Sekundärseite des Volumenboosters wird für die Regelung herangezogen), geringer Eigenluftverbrauch

Weitere Eigenschaften:

Ausführung	Präzisionsdruckregler
Gewinde	G 1/4″
Druckregelbereich (bar)	0,1 – 3
Manometeranzeige (bar)	0 – 4
Befestigungswinkel	BW 30
Gewicht	900 g / Stk.
