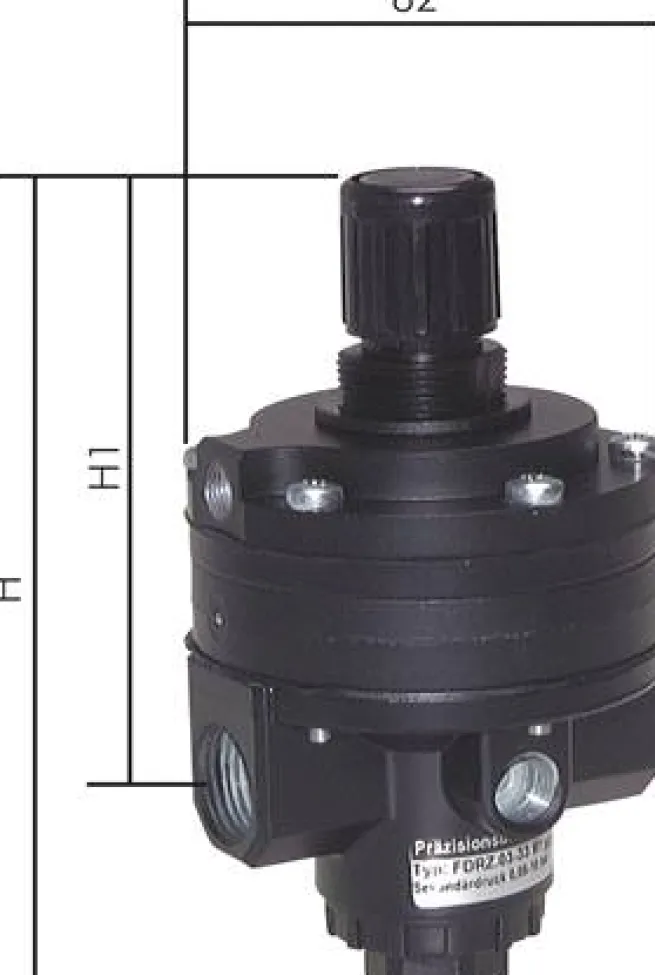

Präzisionsdruckregler (Volumenbooster) G 1/2″, mit Justageknopf zur Offseteinstellung bis +1 bar

Anwendung:

Ferngesteuerte Präzisionsdruckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind. Der Druckregler kann auch an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt und wird mit hoher Präzision gehalten.

Ausführung:

Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung). Gefasste Entlüftung durch G 3/8″-Bohrung)

Werkstoffe:

Körper: Zink Druckguss Z410, Membrane und Dichtungen: NBR

Temperaturbereich:

-35°C bis +60°C

Eingangsdruck:

max. 16 bar

Manometeranschluss:

G 1/4″

Eigenluftverbrauch:

1,7 l/min bei 6 bar Ausgangsdruck

Regelgenauigkeit:

? 2,5 mbar

Steueranschluss:

G 1/8″

Medien:

feingefilterte Druckluft (5 ?m) &amp neutrale Gase, ölfrei

Durchfluss:

6500 l/min, Sekundärentlüftung: 800 l/min

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite aus großer Entlüftungsbohrung (G 3/8″) mit bis zu 800 l/min, •hoher Durchfluss bei konstantem Druck, •ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsdruckreglers mit Feedbackanschluss als Pilot ist eine sehr genaue Druckeinstellung möglich), •feinste Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, •einsetzbar bis -35°C

Empfehlung:

Für beste Regelergebnisse verwenden Sie bitte Präzisionsdruckregler mit Feedback-Anschluss Typ DRF 31-7 FB oder DRF 31-16 FB

Achtung:

Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.

Weitere Eigenschaften:

Bauform	Präzisionsdruckregler mit Justageknopf zur Offseteinstellung
Gewinde	G 1/2″
Druckregelbereich (bar)	0,05 – 10
H (mm)	142
H1 (mm)	101,0
Befestigungswinkel	BW 30
Gewicht	1,2 kg / Stk.
