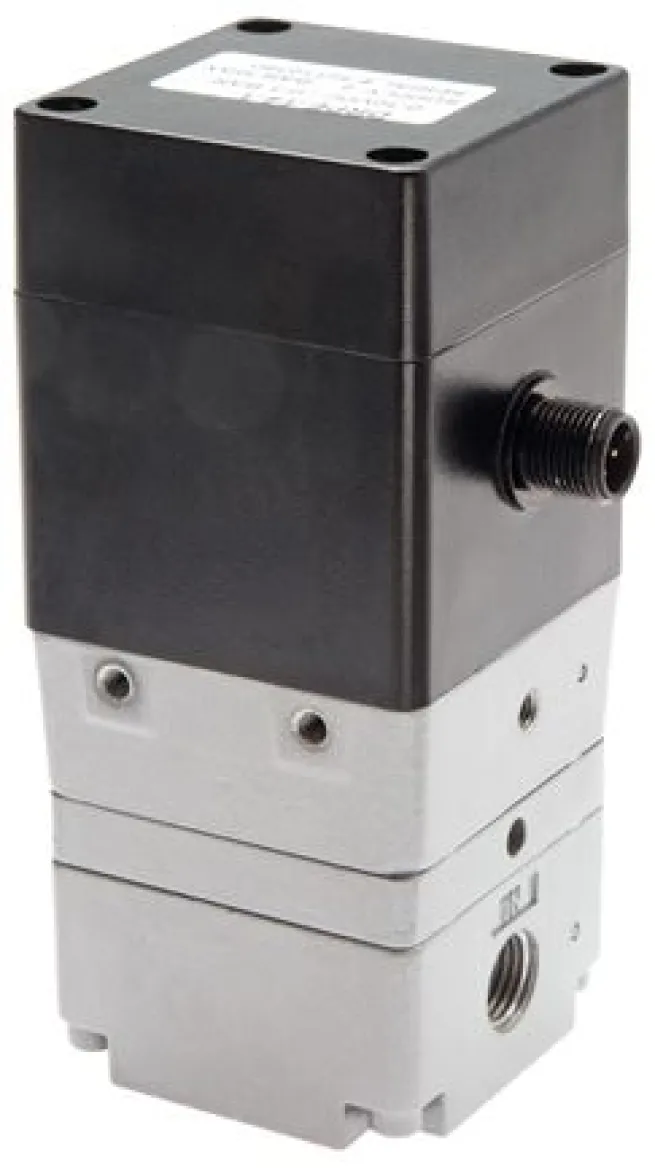

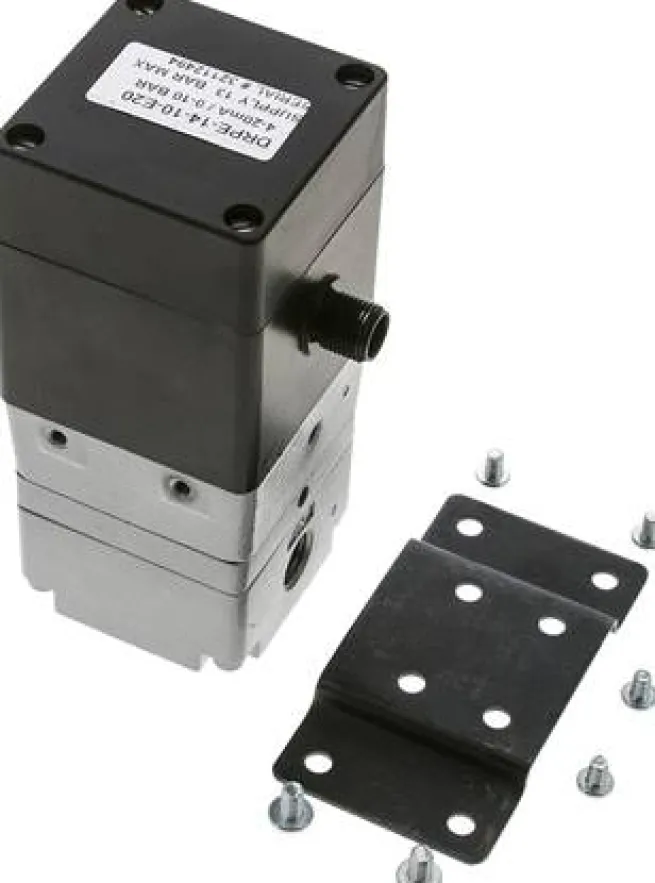

Proportionaldruckregler G 1/4″,0 – 10 bar,4 – 20 mA, Standard

Ausführung:

Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 – 10 V oder 4 – 20 mA).

Tipp:

Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.

Medien:

feingefilterte Druckluft (3 ?m) &amp neutrale Gase, ungeölt

Temperaturbereich:

-10°C bis +60°C

Spannungsversorgung:

15 bis 24 V (DC) V

Stromaufnahme:

max. 325 mA (DIN-Schienen-Montage: max. 250 mA)

Schutzart:

IP 65 (DIN-Schienen-Montage: IP 00)

Elektrischer Anschluss:

M 12-Stecker (A-codiert, 4-polig) (DIN-Schienen-Montage: Schraubklemmen)

Linearität:

? 0,2 % vom Endwert

Wiederholgenauigkeit:

? 0,2 % vom Endwert

Hysterese:

1 % vom Endwert

Genauigkeit:

? 0,5 % vom Endwert

Ausgangssignal (Monitor):

0 – 10 V

Weitere Eigenschaften:

Eingangssignal	4 – 20 mA
Bauform	Standard (mit Befestigungswinkel)
Gewinde	G 1/4″
Druckregelbereich (bar)	0 – 10
Durchfluss (L/min)	425
Entlüftung (L/min)	198
Eingangsdruck (mindestens Einstelldruck) (bar)	0 – 13,8
Manometeranschluss	G 1/8″
Gewicht	800 g / Stk.
