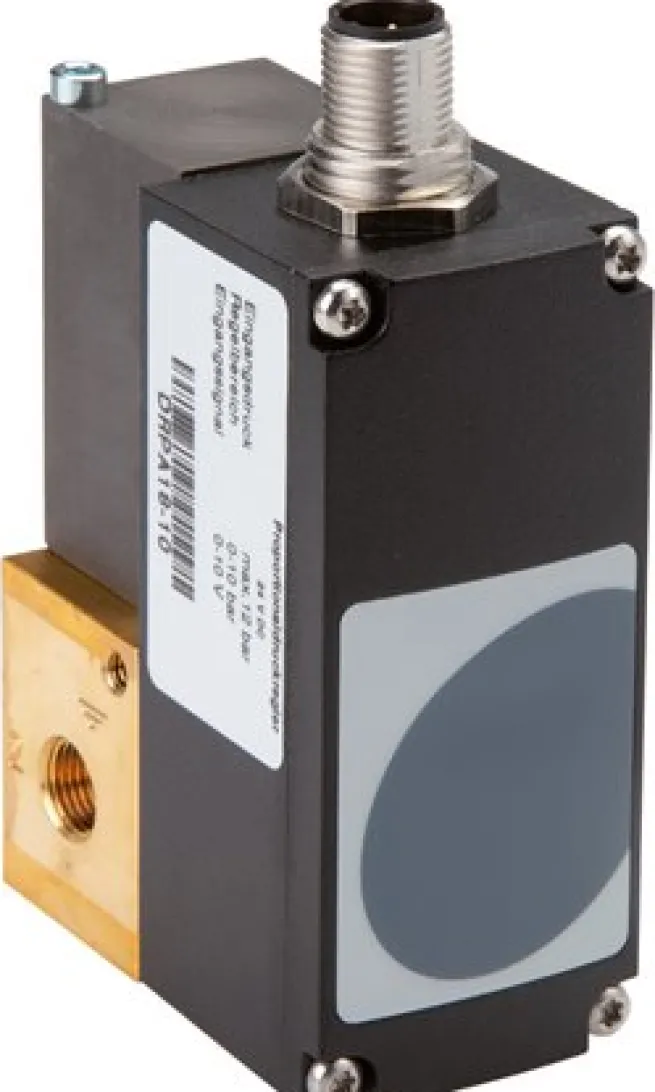

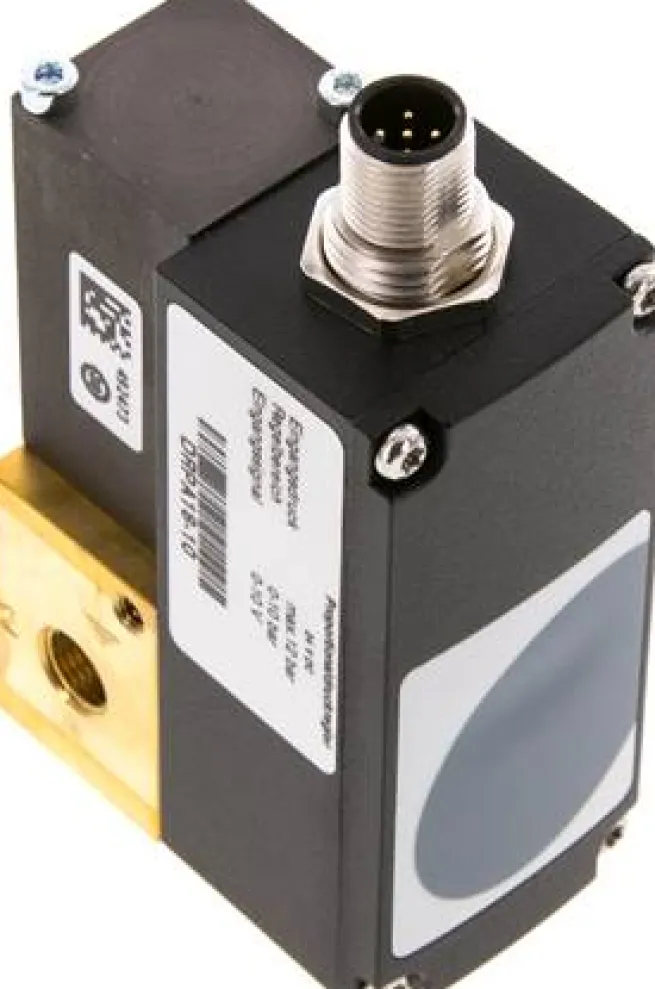

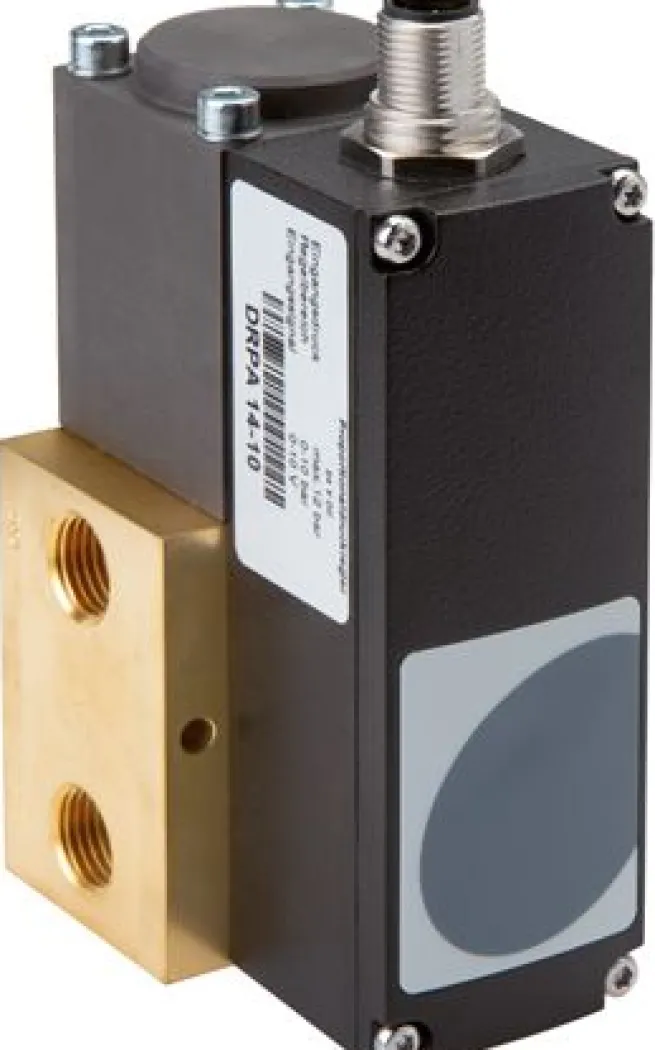

Proportionaldruckregler G 1/8″, 0 – 10 bar

Ausführung:

Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0 – 10 V oder 4 – 20 mA). Er arbeitet als 3/2-Wege Sitzventil mit Proportionalmagnet und kann dadurch hohe Durchflusswerte belüftend und entlüftend gewährleisten. Eine Feinfilterung der Druckluft ist nicht notwendig. Die digitale Regelung erlaubt eine schnelle und einfache Einstellung der Regelparameter. Mit einem PC, einem RS232-Adapter und der Software kann das Proportionalventil eingestellt und optimiert werden. Diese Einstellung kann abgespeichert und für andere Ventile verwendet werden. Das Ventil hat keinen Eigenluftverbrauch. Bei fehlendem Eingangssignal oder fehlender Versorgungsspannung entlüftet das Ventil.

Tipp:

Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.

Medien:

geölte und ungeölte Druckluft, neutrale Gase (50 ?m)

Temperaturbereich:

0°C bis +60°C

Spannungsversorgung:

21,6 bis 26,4 V (DC) V

Stromaufnahme:

Typ G 1/8″: max. 500 mA, G 1/4″: max. 1000 mA, G 1/2″: max. 1400 mA

Schutzart:

IP 65

Elektrischer Anschluss:

M 12-Stecker (A-codiert, 5-polig), Winkel-Leitungsdose im Lieferumfang enthalten

Linearität:

? 0,5 % vom Endwert

Wiederholgenauigkeit:

? 0,5 % vom Endwert

Hysterese:

1 % vom Endwert

Genauigkeit:

? 0,5 % vom Endwert

Hinweis:

Die Ventile erwärmen sich bei anliegendem Signal und fehlendem Versorgungsdruck unzulässig stark! Es wird daher zur Drucküberwachung der Einsatz eines Druckschalters empfohlen. Der Eingangsdruck sollte mindestens 10 % über dem maximal benötigten Ausgangsdruck liegen.

Optional:

Ausgangssignal (Monitor) 0 bis 10 V -A10

Vorteile:

•robust, geringe Anforderungen an Druckluftqualität, •hohe Durchflusswerte, •hohe Entlüftungsleistung, •vielfältige Enstellmöglichkeiten über separate Software

*gemessen bei Eingangsdruck von 7 bar und 5 bar Ausgangsdruck

Weitere Eigenschaften:

Eingangssignal	0 – 10 V
Ausführung	Proportionaldruckregler
Gewinde	G 1/8″
Druckregelbereich (bar)	0 – 10
Durchfluss &amp Entlüftung* (L/min)	210
Eingangsdruck (mindestens Einstelldruck) (bar)	0 – 12
DN (mm)	3
B (mm)	35
H (mm)	83
T (mm)	57
Gewicht	600 g / Stk.
