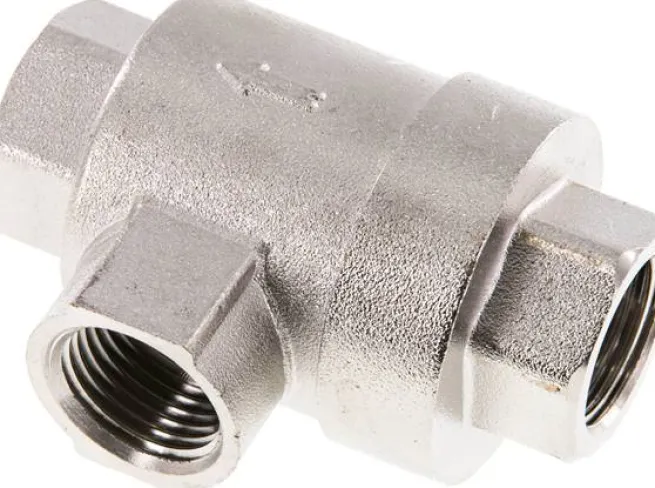

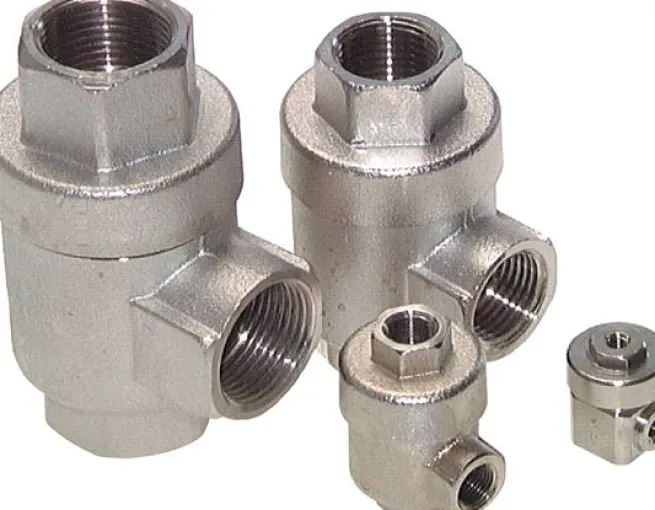

Schnellentlüftungsventil G 1/2″, Standard mit FKM-Dichtung

Präzisionsausführung:

Werkstoffe:

Körper: Aluminium eloxiert, Dichtungen: NBR

Temperaturbereich:

-10°C bis max. +70°C

Betriebsdruck:

0,5 – 10 bar

Medien:

geölte und ungeölte, gefilterte Druckluft

Standardausführung:

Werkstoffe:

Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;

Temperaturbereich:

-20°C bis max. +70°C

Betriebsdruck:

1 bis 10 bar

Medien:

geölte und ungeölte, gefilterte Druckluft

Optional:

FKM-Dichtung (-20°C bis max. +150°C) -V

Funktion:

Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.

Achtung:

Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.

Weitere Eigenschaften:

Ausführung	Standard mit FKM-Dichtung
Gewinde A	G 1/2″
Gewinde P	G 1/2″
Gewinde R	G 1/2″
Belüftung P -> A (L/min)	3.200
Entlüftung A -> R (L/min)	7.400
Ersatzmembrane	SV 12 MEMBRANE-V
Temperaturbereich (°C)	-20 bis +150
Betriebsdruck (bar)	1 – 10
Gewicht	330 g / Stk.
