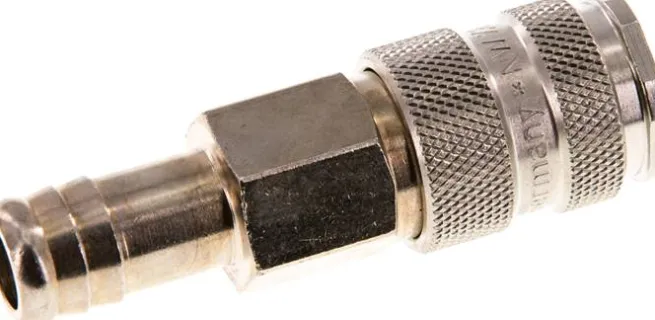

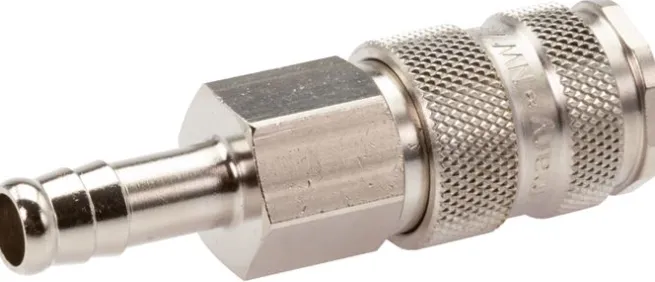

Schnellkupplung (NW7,2) 13 (1/2″)mm Schlauch, Stahl gehärtet, vernickelt / Messing

Werkstoffe:

Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:

-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:

-0,95 bis 35 bar

Durchfluss***:

Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung &amp Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)

***6 bar Eingangsdruck, 0,5 bar Druckdifferenz

Hinweis:

Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

Kompatibel zu**:

Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E … 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.

Vorteile:

•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und Dose

Optional:

Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA

*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.

Weitere Eigenschaften:

Werkstoff	Stahl gehärtet, vernickelt / Messing vernickelt
Schlauch Ø innen (mm)	13 (1/2)
Verwendbar für Stecker beidseitig absperrend	nein
tatsächliche Nennweite (mm)	7,8
Temperaturbereich (°C)	-20 bis +100
Gewicht	105 g / Stk.
