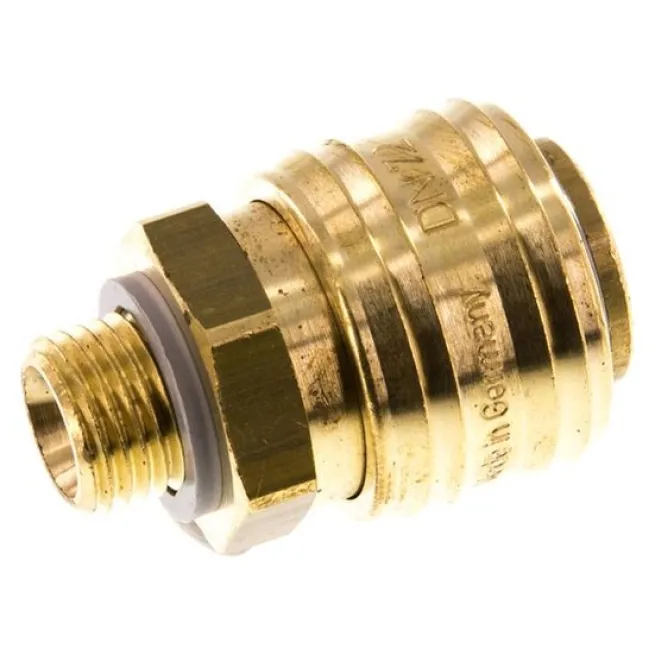

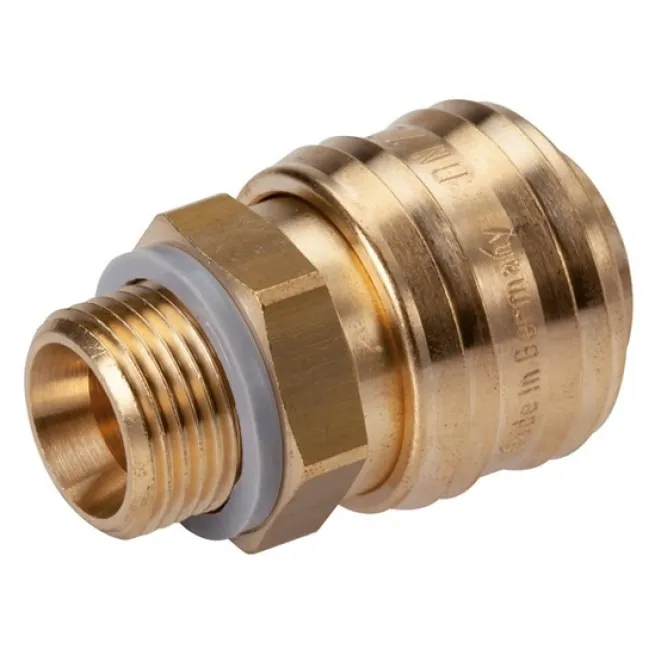

Schnellkupplung (NW7,2) G 1/4″(AG), Messing

Werkstoffe:

Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:

-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:

-0,95 bis 35 bar

Durchfluss***:

Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung &amp Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)

***6 bar Eingangsdruck, 0,5 bar Druckdifferenz

Hinweis:

Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

Kompatibel zu**:

Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E … 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.

Optional:

FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT

*SW 22 mit PTFE-beschichtetem G-Gewinde

Weitere Eigenschaften:

Werkstoff	Messing
Gewinde außen	G 1/4″
Dichtungen	NBR
Verwendbar für Stecker beidseitig absperrend	nein
Ausführung	Standard
tatsächliche Nennweite (mm)	7,2
SW (mm)	22
Temperaturbereich (°C)	-20 bis +100
Gewicht	75 g / Stk.
